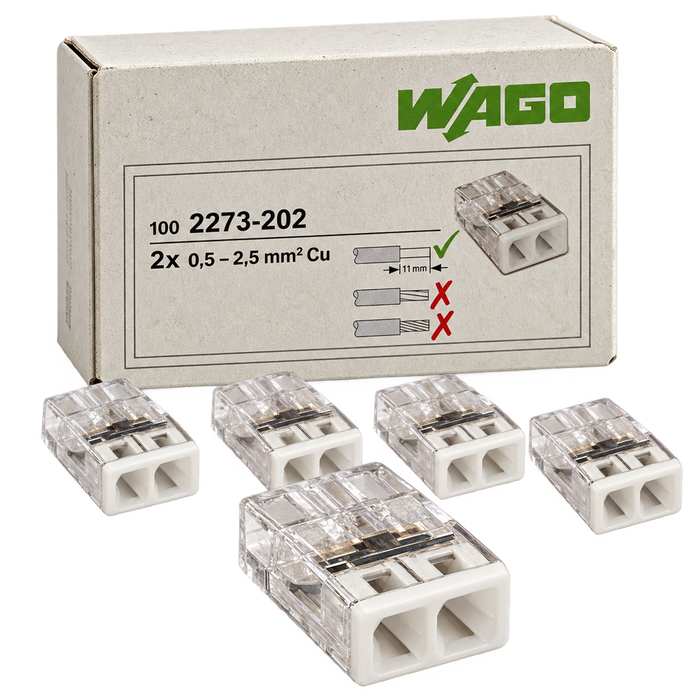

WAGO 2273-202 Lasklem 2-voudig 0,5–2,5 mm² – 100 stuks

De WAGO 2273-202 lasklem is een compacte 2-voudige verbindingsklem voor het snel en betrouwbaar verbinden van massieve koperdraden. Dankzij de directe PUSH WIRE-aansluiting kan de gestripte draad zonder gereedschap in de lasklem worden gestoken.

Deze uitvoering is geschikt voor twee massieve geleiders met een doorsnede van 0,5 tot 2,5 mm². De transparante behuizing maakt het mogelijk om visueel te controleren of de draden volledig en correct zijn ingestoken.

De verpakking bevat 100 originele WAGO-lasklemmen.

Snelle aansluiting zonder gereedschap

Voor het aansluiten wordt de massieve draad over een lengte van 11 mm gestript. Vervolgens wordt de draad recht en volledig tot aan de aanslag in de lasklem gestoken.

De veerklem zorgt voor een stevige en onderhoudsarme verbinding. Er zijn geen schroeven, hendels of speciale gereedschappen nodig.

Hierdoor is de WAGO 2273-202 bijzonder geschikt voor seriematig installatiewerk en voor situaties waarin weinig ruimte beschikbaar is.

Alleen voor massieve koperdraden

De WAGO 2273-202 is uitsluitend geschikt voor massieve, stugge koperdraden van 0,5 tot 2,5 mm².

Deze lasklem is niet geschikt voor:

• Soepele of fijnaderige draden

• Samengeslagen meeraderige geleiders

• Soepele draden met adereindhulzen

Voor soepele of fijnaderige geleiders kan een geschikte WAGO-klem met bedieningshendel, zoals een uitvoering uit de WAGO 221-serie, worden gebruikt.

Transparante behuizing

Door de transparante behuizing kan eenvoudig worden gecontroleerd of:

• De draad voldoende lang is gestript

• De geleider volledig in de lasklem zit

• Er geen blank koper buiten de klem zichtbaar blijft

• Beide geleiders op de juiste manier zijn aangesloten

De witte afdekking maakt deze 2-voudige uitvoering bovendien herkenbaar binnen de WAGO 2273-serie.

Compacte uitvoering

Met afmetingen van slechts 10 × 5,8 × 16,7 mm neemt de lasklem weinig ruimte in. Hierdoor is deze geschikt voor toepassing in onder meer:

• Centraaldozen

• Lasdozen

• Inbouwdozen

• Opbouwdozen

• Verlichtingsinstallaties

• Schakel- en wandcontactdoosinstallaties

• Elektrische verdeelinrichtingen

De aansluiting en toepassing moeten altijd passen bij de bedrading, beveiliging en geldende installatievoorschriften.

Elektrische specificaties

De WAGO 2273-202 heeft een nominale spanning van 450V en een nominale stroom van 24A.

De nominale stroom van de lasklem bepaalt niet zelfstandig hoe zwaar een stroomkring mag worden belast. De toegestane belasting is mede afhankelijk van onder andere de aderdoorsnede, aanlegwijze, omgevingstemperatuur, aangesloten apparatuur en toegepaste beveiliging.

Belangrijkste kenmerken

• Originele WAGO-verbindingsklem

• Artikelnummer: 2273-202

• 2-voudige lasklem

• Voor twee massieve koperdraden

• Aderdoorsnede: 0,5–2,5 mm²

• Directe PUSH WIRE-aansluiting

• Montage zonder gereedschap

• Nominale spanning: 450V

• Nominale stroom: 24A

• Striplengte: 11 mm

• Transparante behuizing

• Witte afdekking

• Compact formaat

• Maximale omgevingstemperatuur: 60°C (T60)

• Verpakt per 100 stuks

Technische specificaties

Montage-instructie

Schakel de installatie volledig spanningsloos voordat met de montage wordt begonnen.

1. Strip de massieve draad over precies 11 mm.

2. Controleer of de geleider recht, schoon en onbeschadigd is.

3. Steek de draad recht en volledig tot aan de aanslag in de lasklem.

4. Controleer door de transparante behuizing of de geleider correct is geplaatst.

5. Controleer of er buiten de lasklem geen blank koper zichtbaar is.

Werkzaamheden aan elektrische installaties moeten worden uitgevoerd volgens de geldende voorschriften en, waar vereist, door een deskundig installateur.

Verpakkingsinhoud

• 100 × WAGO 2273-202 2-voudige lasklem
