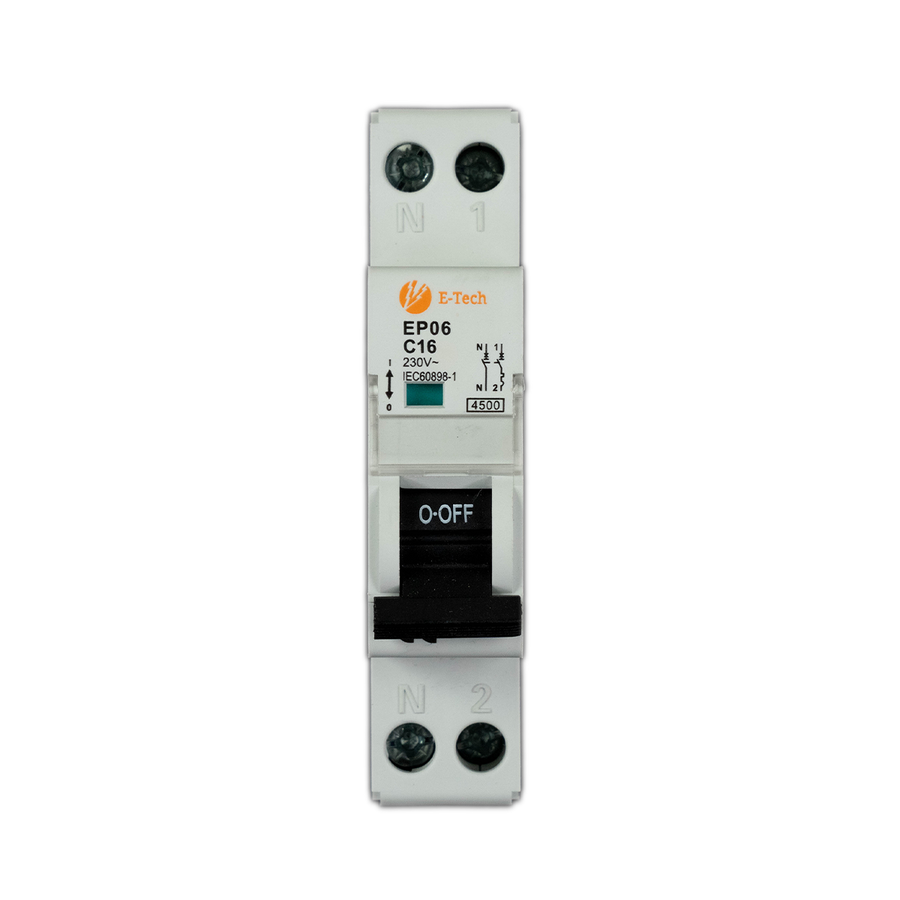

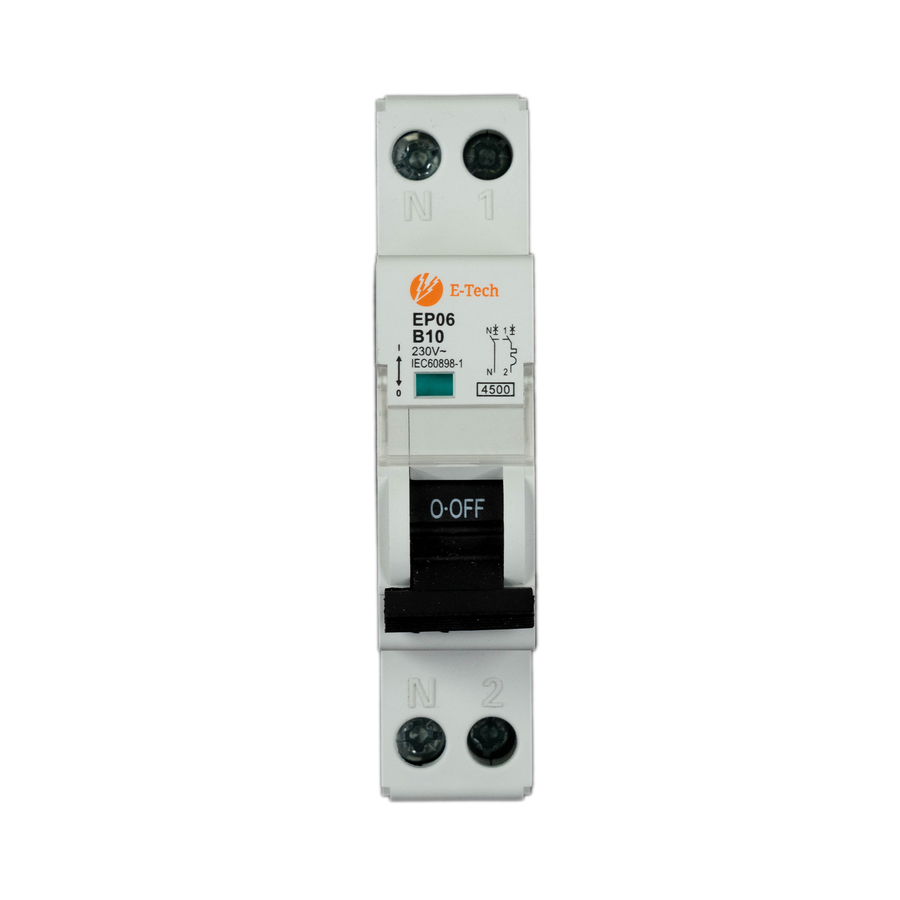

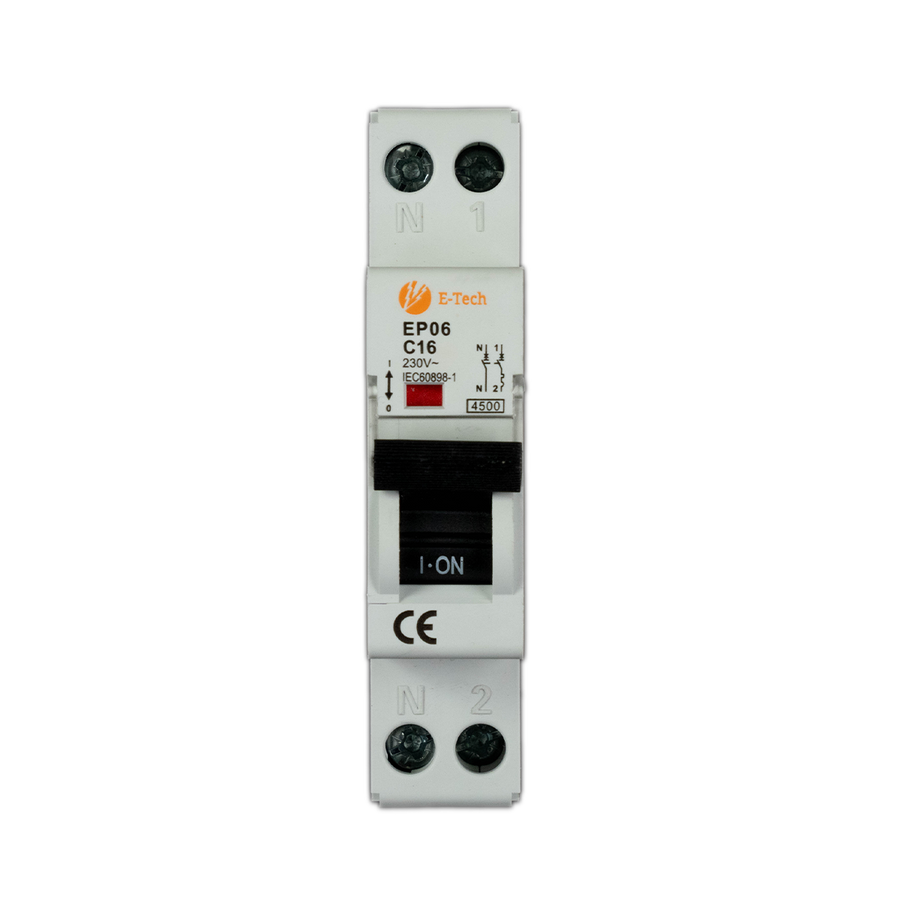

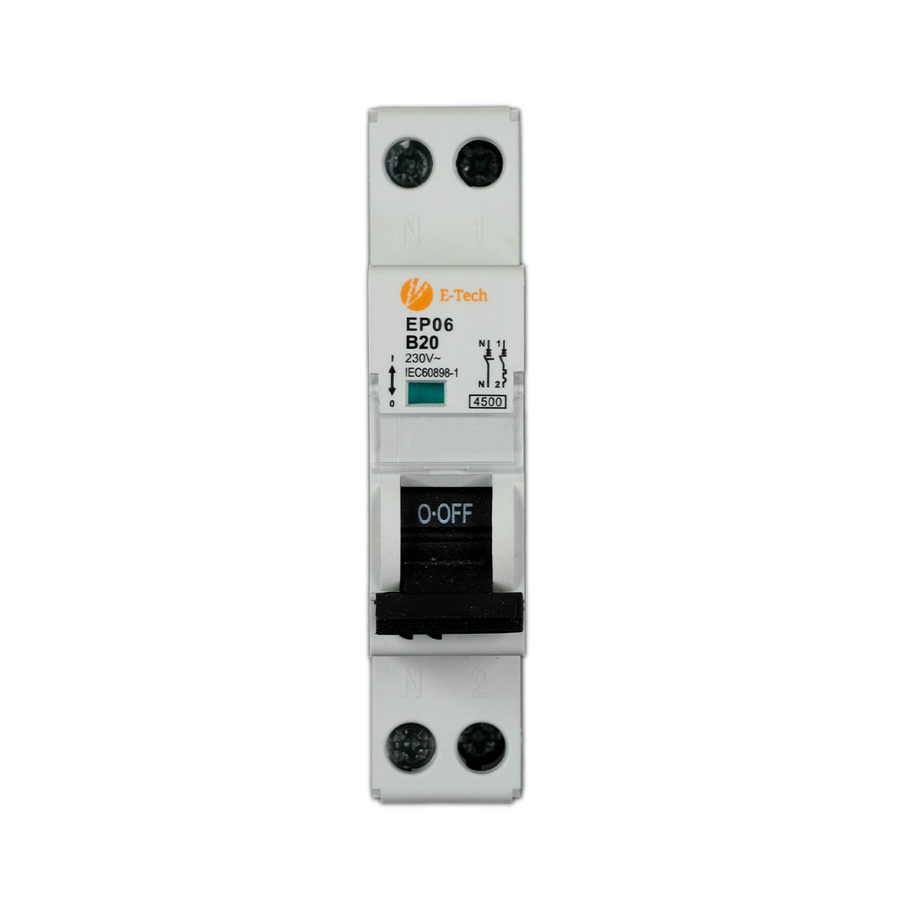

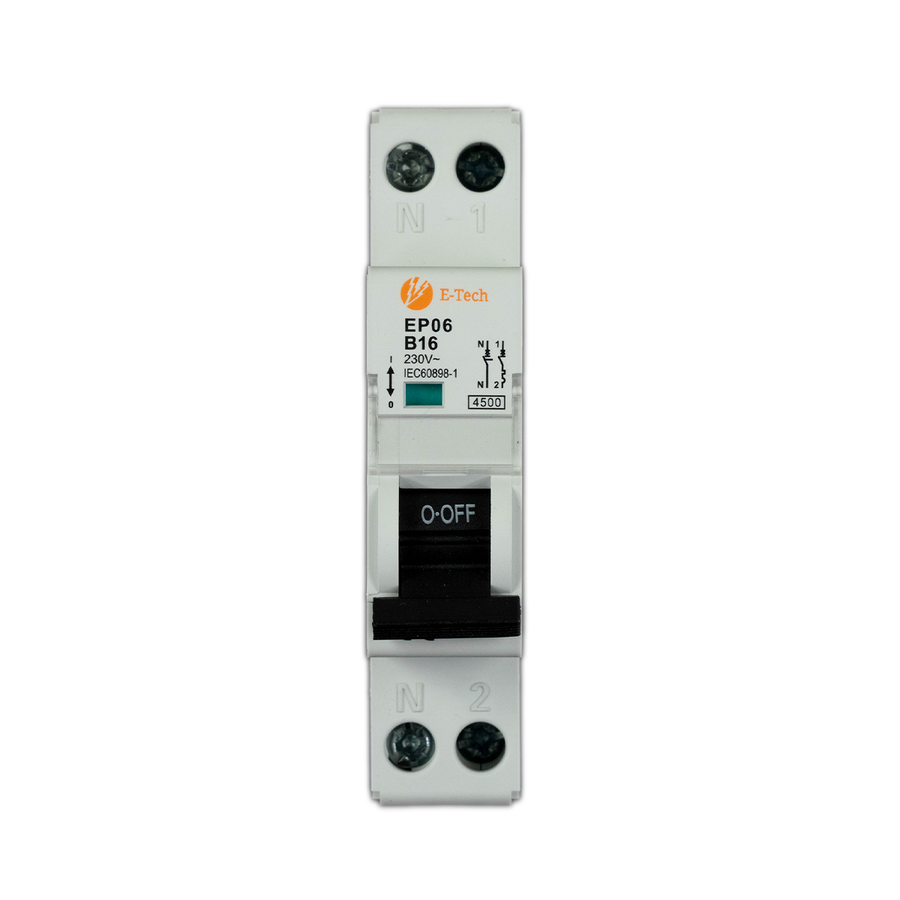

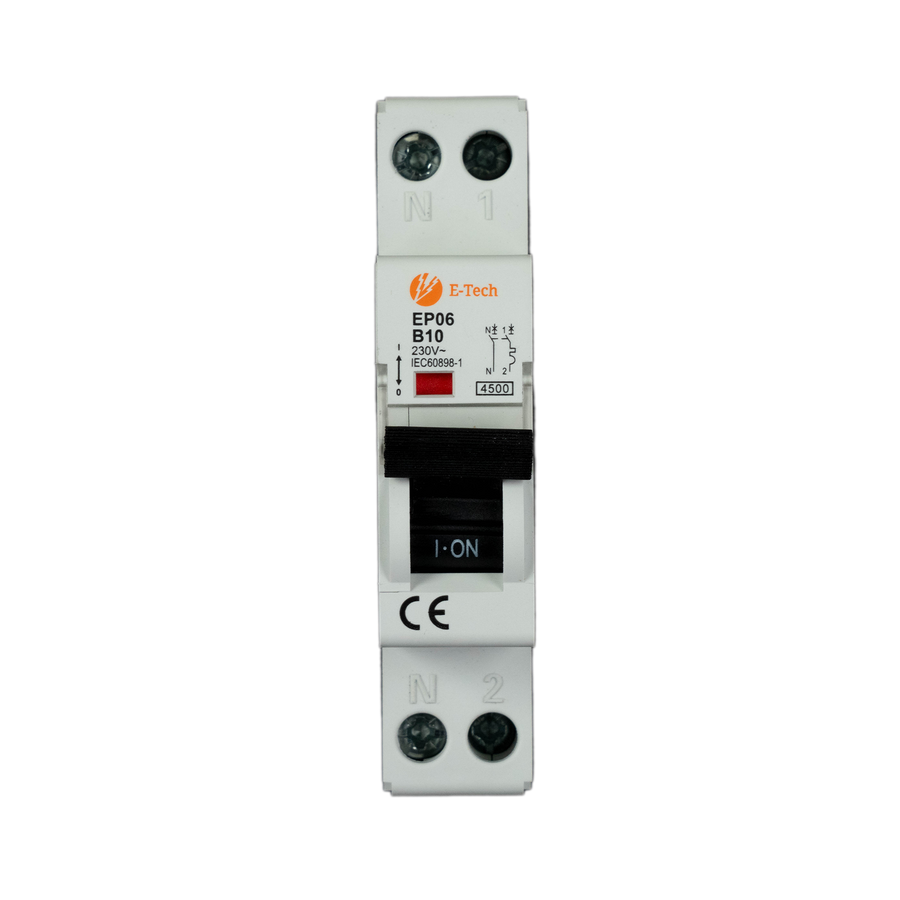

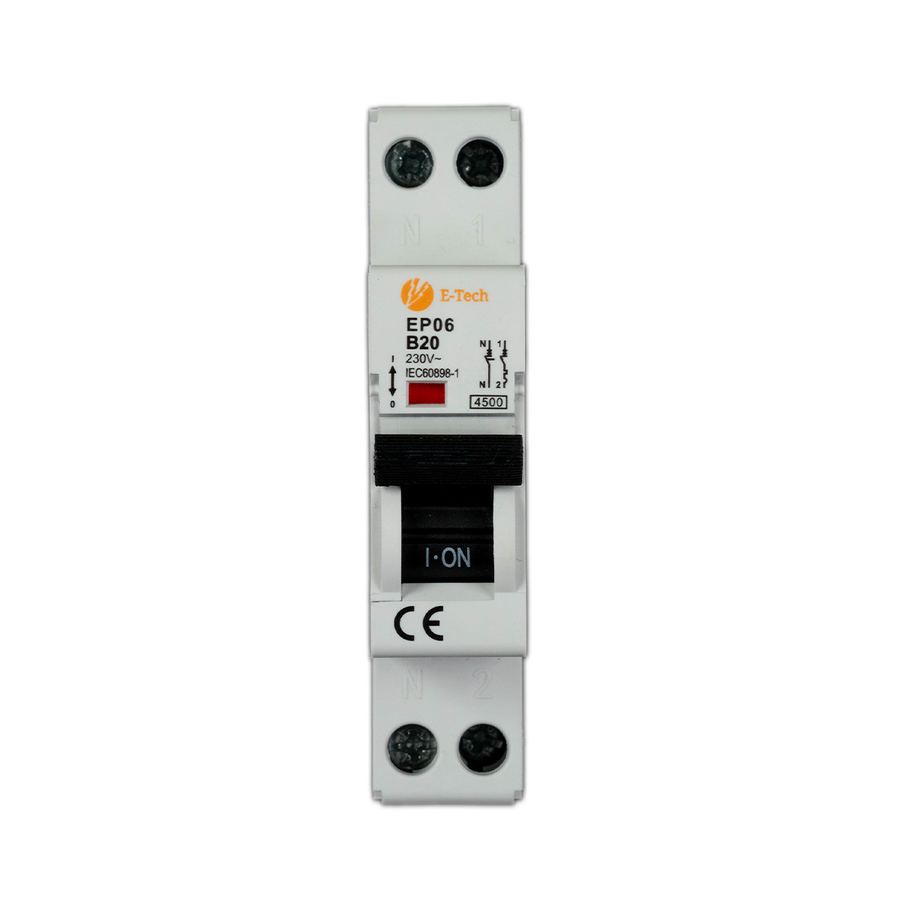

Installatieautomaat 1P+N

Bescherm een 1-fase stroomkring tegen overbelasting en kortsluiting met een E-TECH installatieautomaat 1P+N. In deze collectie vindt u compacte automaten van 18 mm breed, met een B- of C-karakteristiek en nominale stroomwaarden van 6, 10, 16, 20, 25 en 32 A. Kies de uitvoering op basis van de stroomkring, bekabeling, voorbeveiliging en het aangesloten apparaat.

Wat betekent 1P+N?

Bij een 1P+N installatieautomaat is de fase beveiligd tegen overbelasting en kortsluiting. De nul schakelt gelijktijdig mee, maar heeft geen eigen overstroombeveiliging. Zo worden fase en nul samen afgeschakeld wanneer de automaat wordt uitgezet of aanspreekt.

De automaten nemen één standaard module van 18 mm op de DIN-rail in. Daarmee zijn ze geschikt voor een overzichtelijke indeling van een 1-fase groepenkast.

B- of C-karakteristiek kiezen

De letter vóór de stroomwaarde geeft het bereik aan waarin de magnetische beveiliging bij een hoge foutstroom snel aanspreekt:

B-karakteristiek: magnetisch aanspreekgebied van 3 tot 5 keer de nominale stroom. Een veelgebruikte keuze voor gewone eindgroepen.

C-karakteristiek: magnetisch aanspreekgebied van 5 tot 10 keer de nominale stroom. Voor een stroomkring waarbij de eigenschappen van de belasting een C-karakteristiek vragen.

Een C16 is niet bedoeld voor een hogere normale belasting dan een B16: beide hebben een nominale stroom van 16 A. Het verschil zit in het magnetische aanspreekgebied. Bij de keuze voor C moeten onder meer de beschikbare kortsluitstroom en de vereiste uitschakeltijd worden gecontroleerd.

Welke stroomwaarde past bij uw installatie?

De collectie bevat uitvoeringen van 6 A tot en met 32 A. B16 is een veelgebruikte waarde voor gewone eindgroepen; voor een andere waarde moet de toepassing dit ondersteunen.

Kies de nominale stroom niet alleen op basis van het vermogen van een apparaat. Ook de kabeldoorsnede, aanlegwijze, omgevingstemperatuur, kabellengte, voorbeveiliging en overige installatieomstandigheden bepalen welke automaat geschikt is. Een automaat met een hogere stroomwaarde maakt een bestaande kabel of groep niet automatisch geschikt voor een hogere belasting.

Montage en aansluiting

De E-TECH installatieautomaten worden gemonteerd op een standaard DIN-rail van 35 mm. De aansluitklemmen zijn volgens de productspecificaties geschikt voor een massieve geleider tot 16 mm². Het opgegeven aanhaalmoment is 1,2 Nm.

De voeding kan aan de boven- of onderzijde worden aangesloten. Houd bij montage steeds de gemarkeerde aansluitingen voor fase en nul aan. Controleer het nominale afschakelvermogen van de gekozen uitvoering op de afzonderlijke productpagina en op het product zelf.

Installatieautomaat of aardlekautomaat?

Een installatieautomaat beveiligt tegen overbelasting en kortsluiting. Hij biedt geen aardlekbeveiliging. Waar aardlekbeveiliging nodig is, kan de stroomkring bijvoorbeeld achter een passende aardlekschakelaar worden aangesloten.

Een aardlekautomaat combineert overstroom- en aardlekbeveiliging voor de betreffende stroomkring in één component. Kies de beveiligingsopbouw op basis van het ontwerp van de complete installatie.

E-TECH voor uw groepenkast

De installatieautomaten dragen een CE-markering en de productspecificaties vermelden IEC/EN 60898-1. Ze hebben een contactstandindicatie en worden geleverd met 10 jaar E-TECH garantie.

De geschiktheid van een automaat wordt altijd beoordeeld in samenhang met de bedrading, aangesloten belasting, voorbeveiliging en overige onderdelen van de groepenkast.
