Hoofdschakelaar 2P & 4P

Met een E-TECH hoofdschakelaar schakelt u de afgaande stroomkringen van een groepenkast in één handeling uit. In deze collectie vindt u een 2-polige hoofdschakelaar van 63 A voor 1-fase installaties en 4-polige uitvoeringen van 63 A, 80 A en 125 A voor 3-fase installaties.

Welke hoofdschakelaar heeft u nodig?

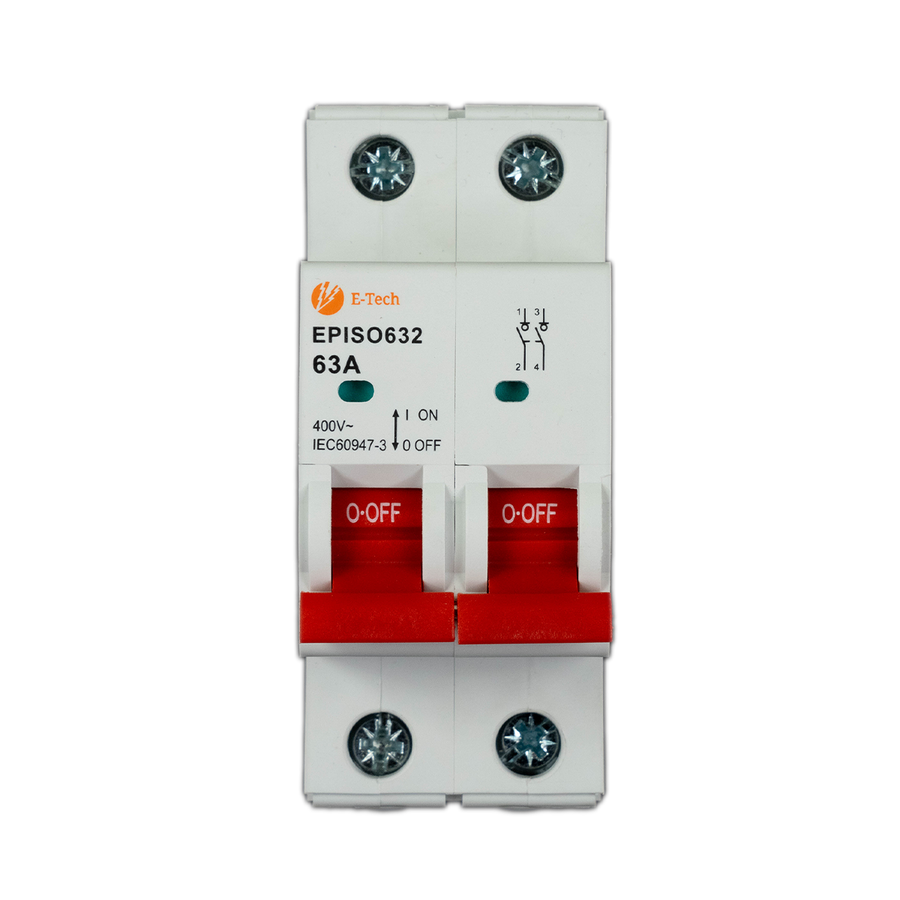

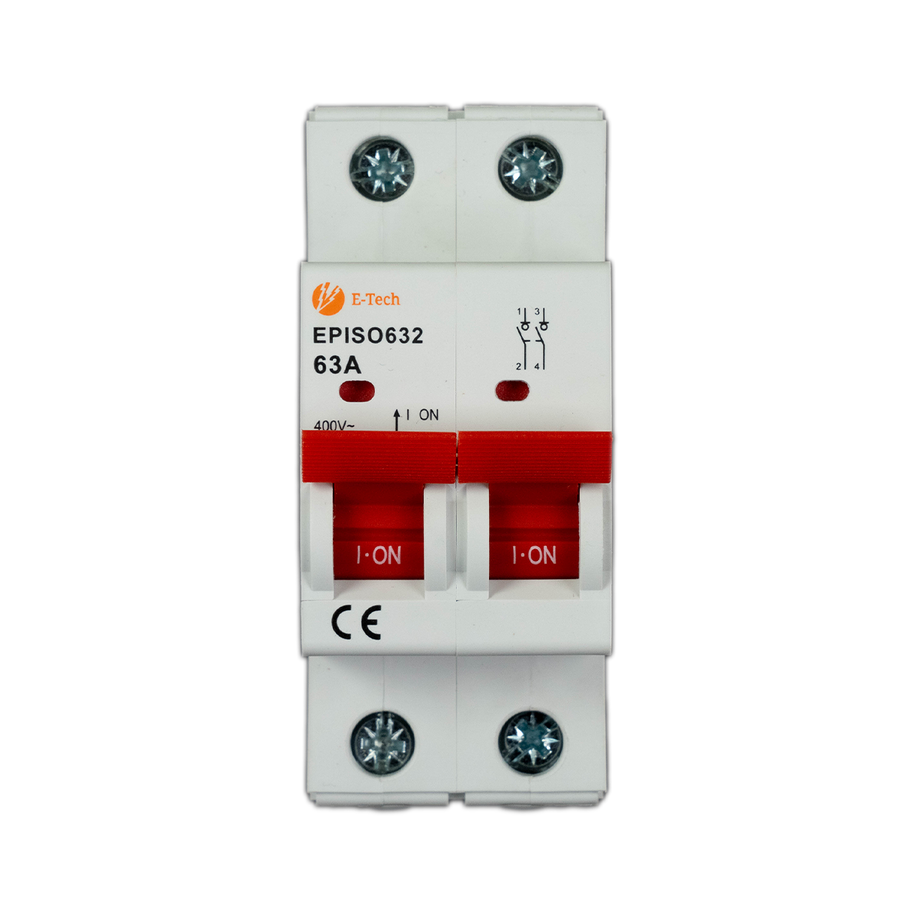

2-polig, 63 A: schakelt de fase en nul van een 1-fase installatie gelijktijdig. Deze uitvoering is 36 mm breed en neemt twee modules in.

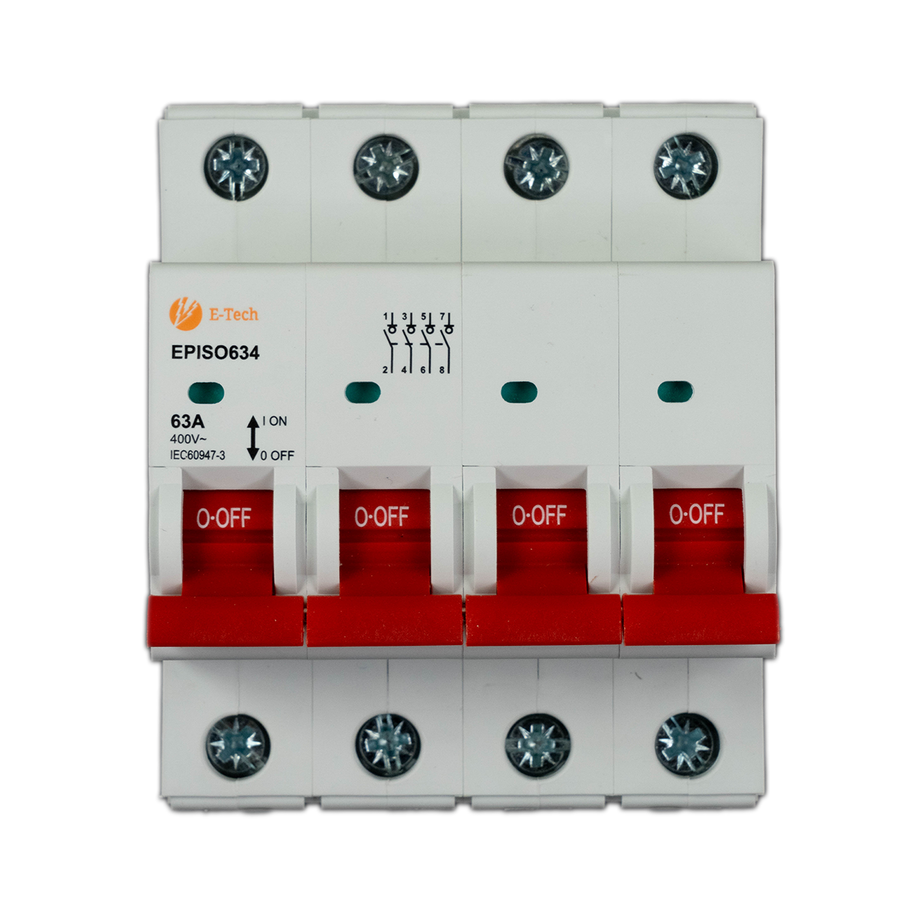

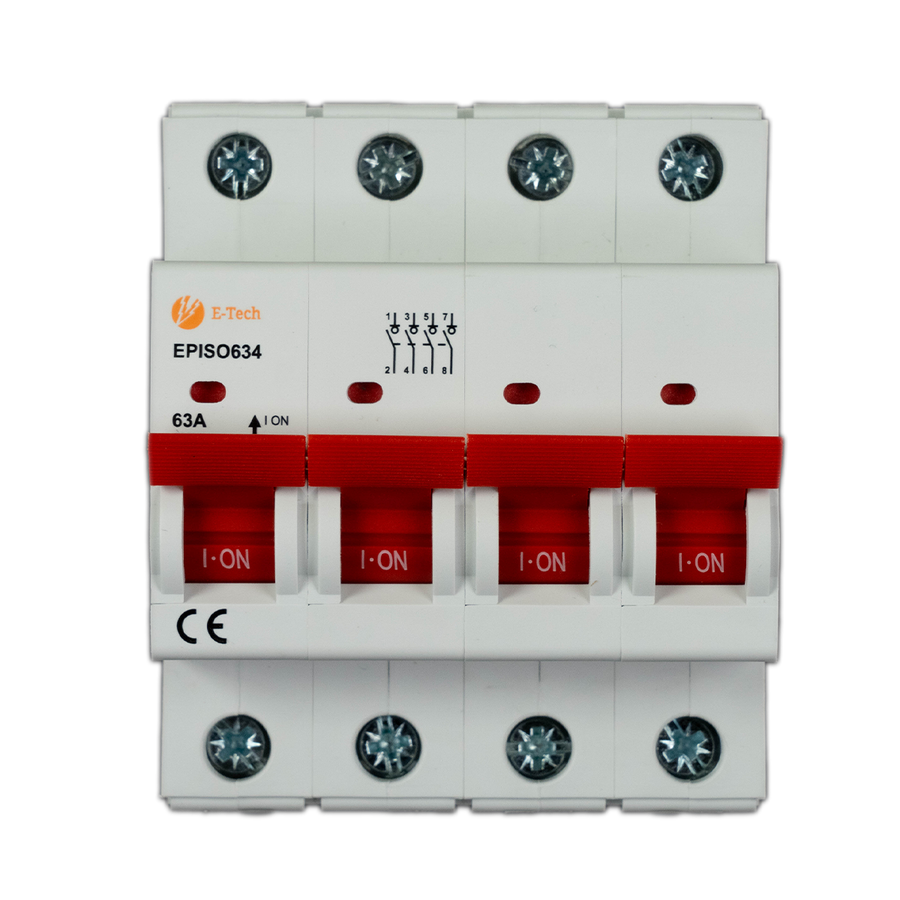

4-polig, 63 A: schakelt L1, L2, L3 en nul van een 3-fase installatie gelijktijdig. Deze uitvoering is 72 mm breed en neemt vier modules in.

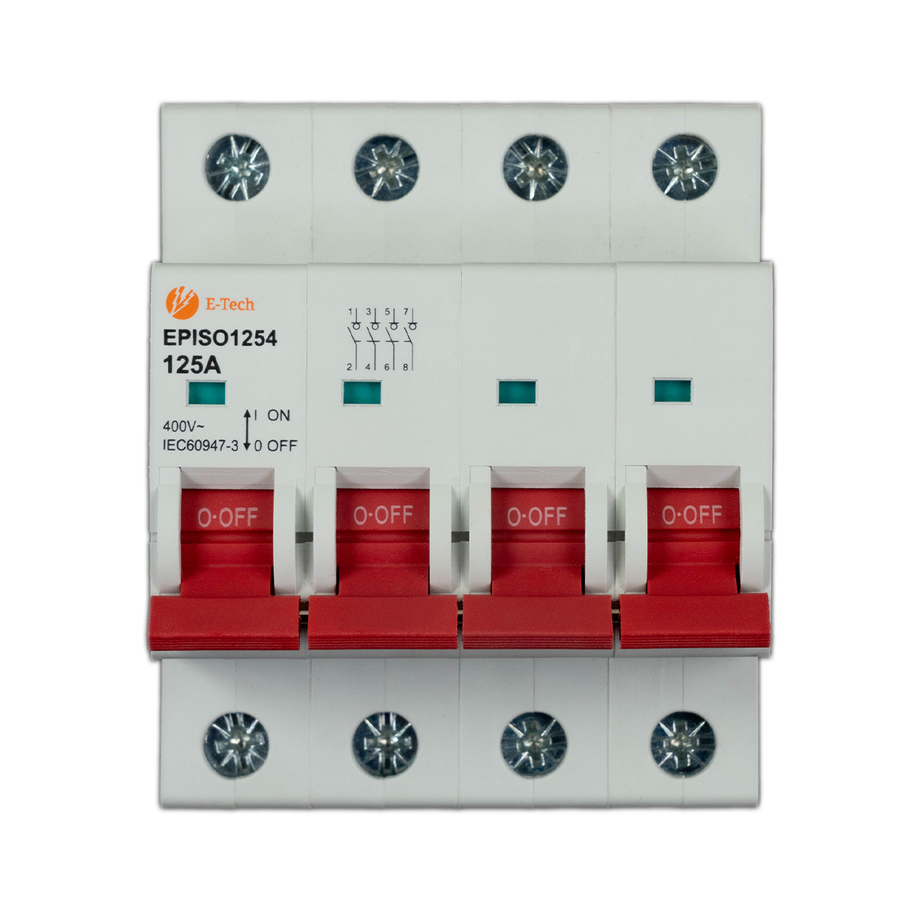

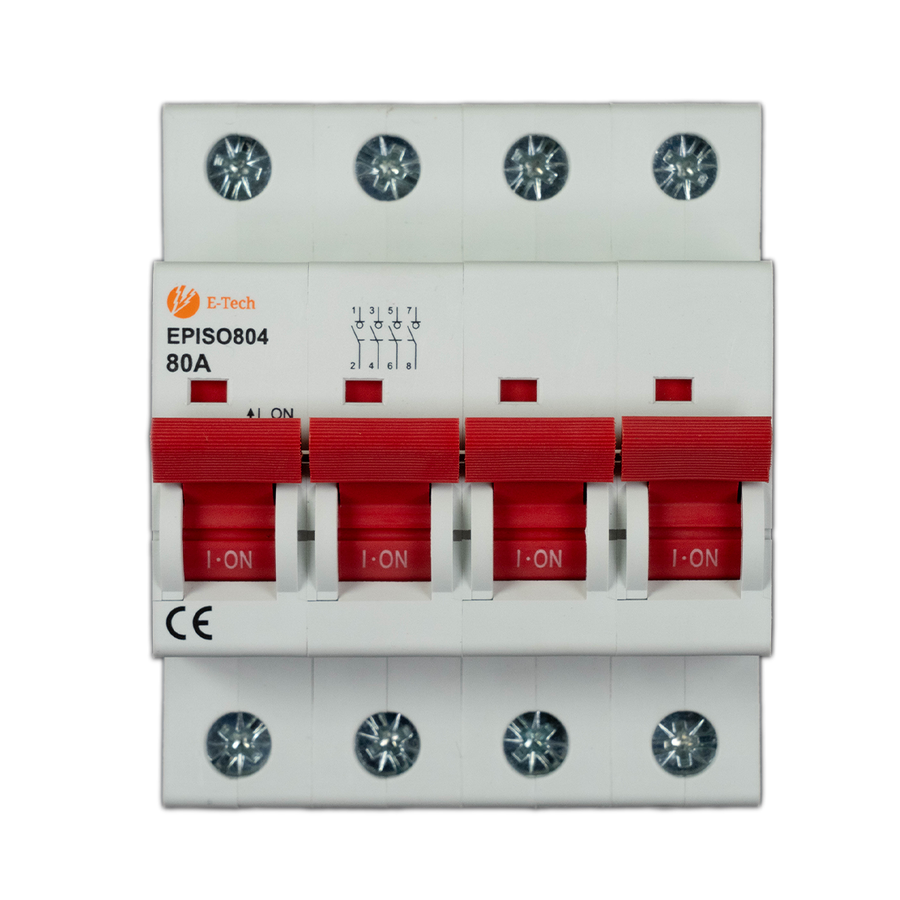

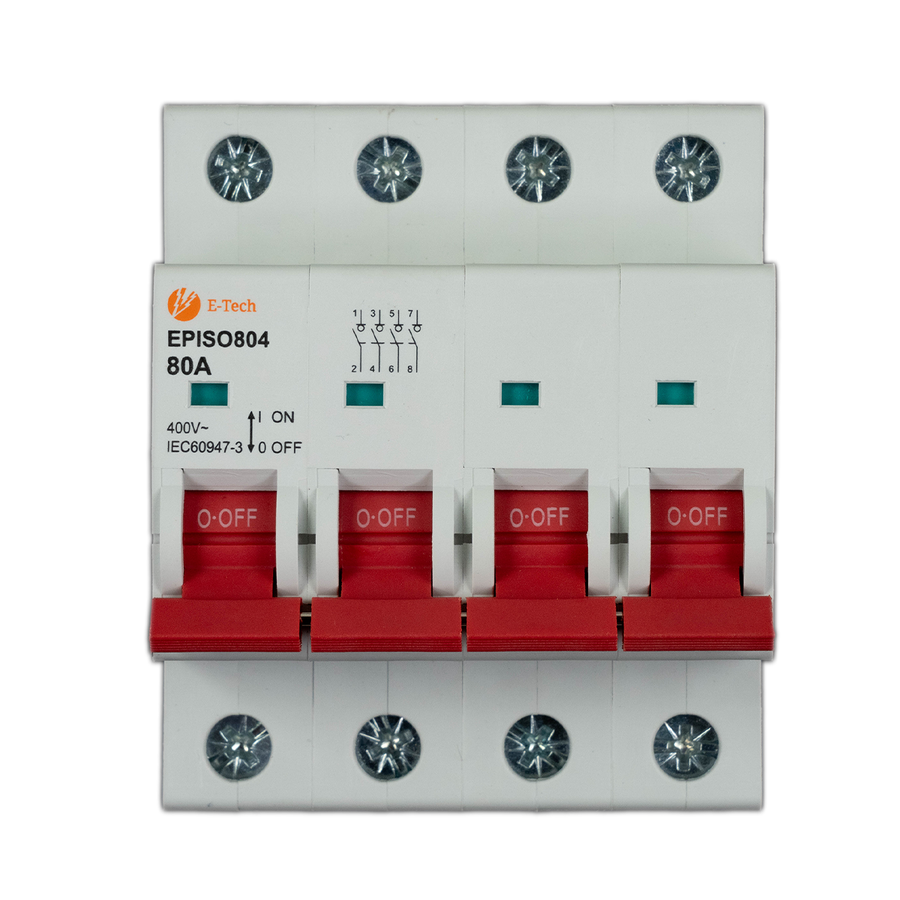

4-polig, 80 A of 125 A: voor een 3-fase verdeler die als geheel op de beoogde belasting is ontworpen. Ook deze uitvoeringen zijn 72 mm breed.

Wat doet een hoofdschakelaar?

Een hoofdschakelaar is een lastscheider: hij kan de afgaande installatie binnen zijn nominale waarden schakelen, ook wanneer er belasting is aangesloten. De schakelstand is op het product zichtbaar. Voor werkzaamheden moet altijd worden gecontroleerd of het betreffende deel van de installatie daadwerkelijk spanningsvrij is; de voedingszijde van de hoofdschakelaar kan onder spanning blijven.

Een hoofdschakelaar beveiligt niet tegen overbelasting, kortsluiting of lekstroom. Daarvoor zijn passende voorbeveiligingen, installatieautomaten en aardlekbeveiligingen nodig.

Wat betekent de stroomwaarde van 63 A, 80 A of 125 A?

De aangegeven stroom is de nominale waarde van de hoofdschakelaar. Bij een 4-polige uitvoering geldt deze waarde per fase. Een zwaardere hoofdschakelaar verhoogt op zichzelf de belastbaarheid van de groepenkast niet. De behuizing, bedrading, verbindingsrails, aardlekschakelaars en overige componenten moeten eveneens geschikt zijn voor de ontworpen belasting.

In onze standaard E-TECH groepenkasten passen wij een hoofdschakelaar van 63 A toe. De losse 80A- en 125A-uitvoeringen zijn bedoeld voor verdelers die specifiek voor die toepassing zijn ontworpen.

Montage en technische basis

De hoofdschakelaars worden gemonteerd op een standaard DIN-rail van 35 mm en hebben een contactstandindicatie. De productspecificaties vermelden IEC 60947-3. De aansluitcapaciteit voor massieve geleiders bedraagt volgens de productbladen maximaal 25 mm²; de juiste geleiderdoorsnede wordt bepaald door het ontwerp van de installatie.

De producten dragen een CE-markering. Op E-TECH componenten geldt 10 jaar garantie. Kies de uitvoering op basis van de netaansluiting, voorbeveiliging en de eigenschappen van de complete verdeler.
