Aardlekschakelaar 2P & 4P

Zoekt u een aardlekschakelaar voor een 1-fase of 3-fase groepenkast? In deze collectie vindt u E-TECH aardlekschakelaars type A in 2- en 4-polige uitvoeringen. Kies uit 40 A of 63 A en een nominale aanspreekfoutstroom van 30 mA, 100 mA of 300 mA. Alle uitvoeringen zijn bidirectioneel en kunnen aan de boven- of onderzijde worden gevoed.

Welke aardlekschakelaar heeft u nodig?

Kies eerst het aantal polen dat bij de installatie past:

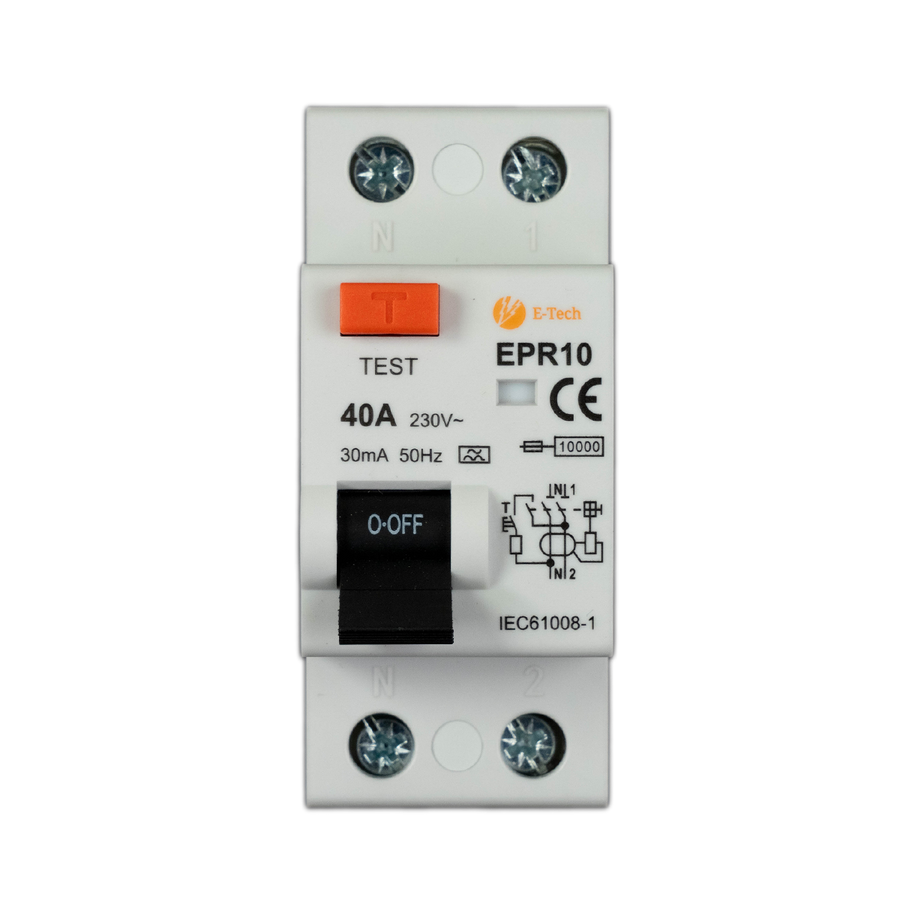

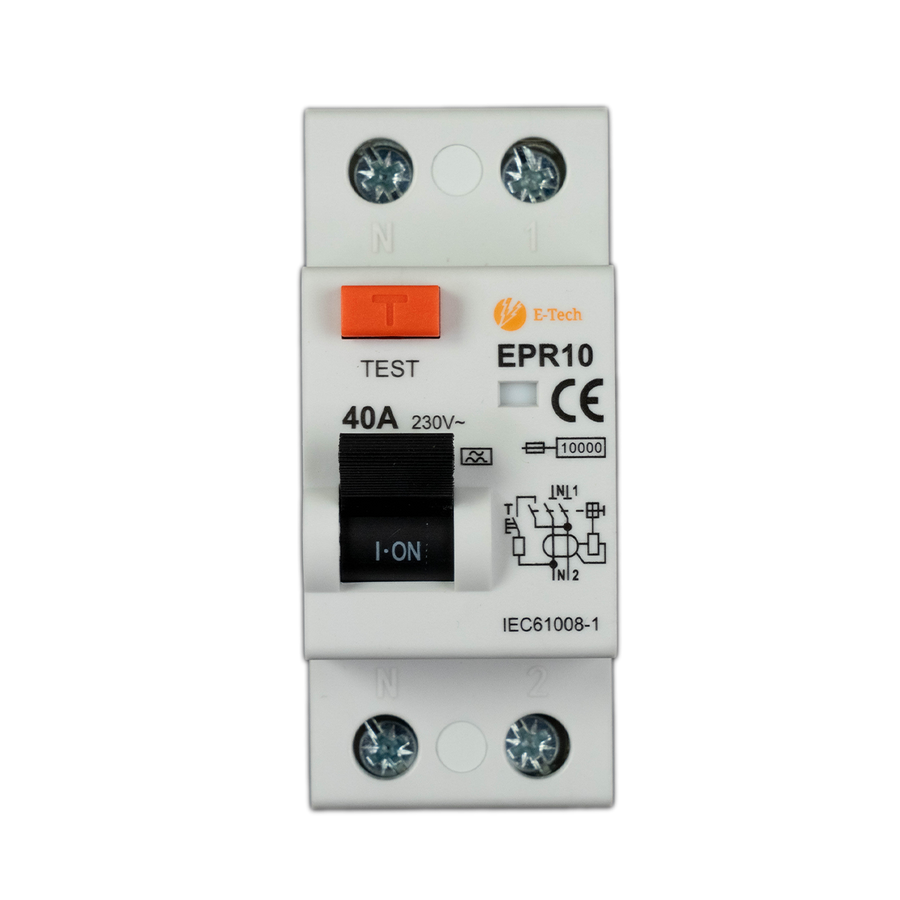

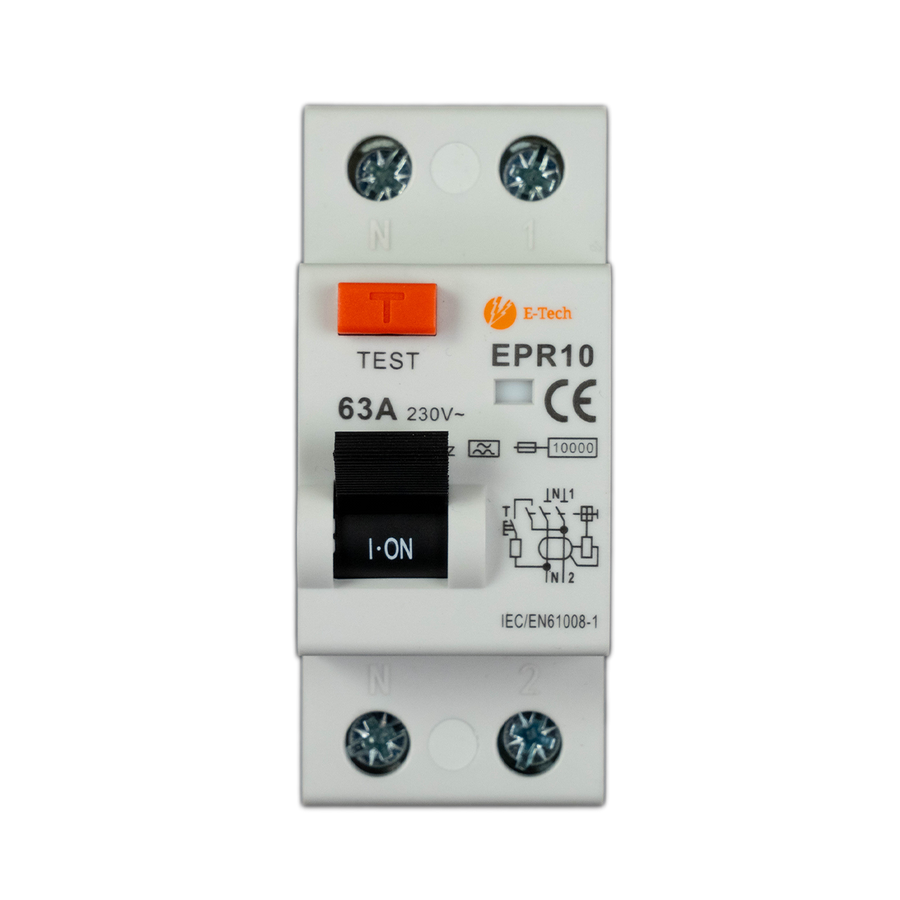

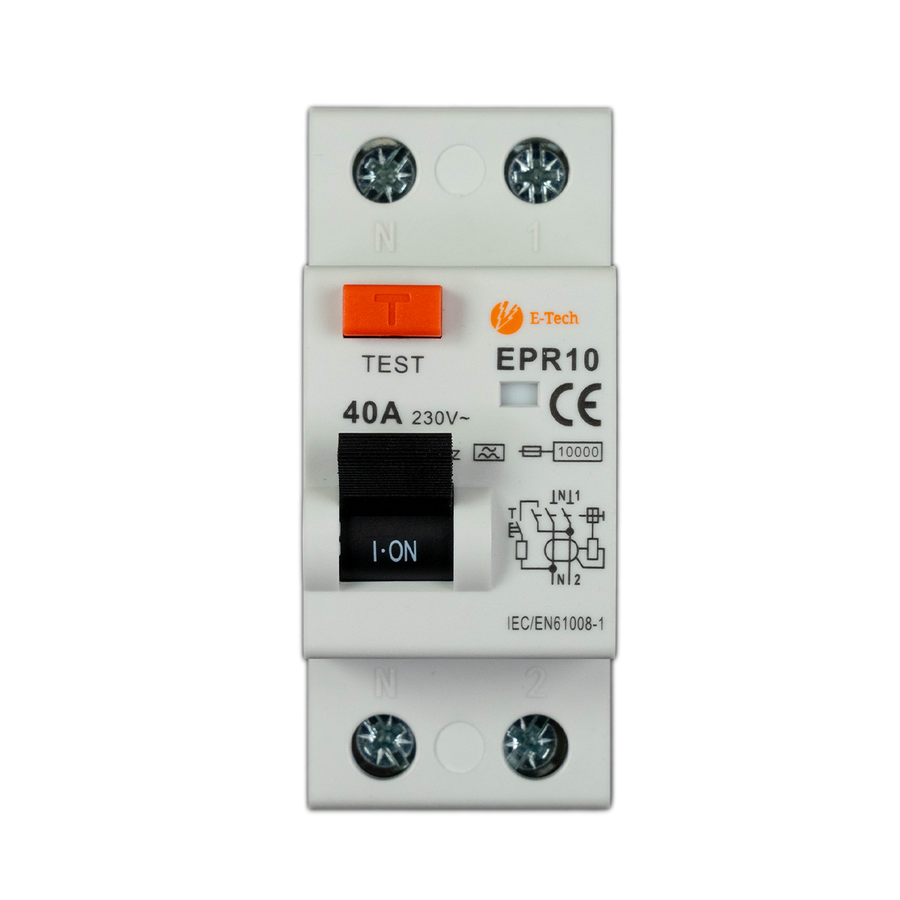

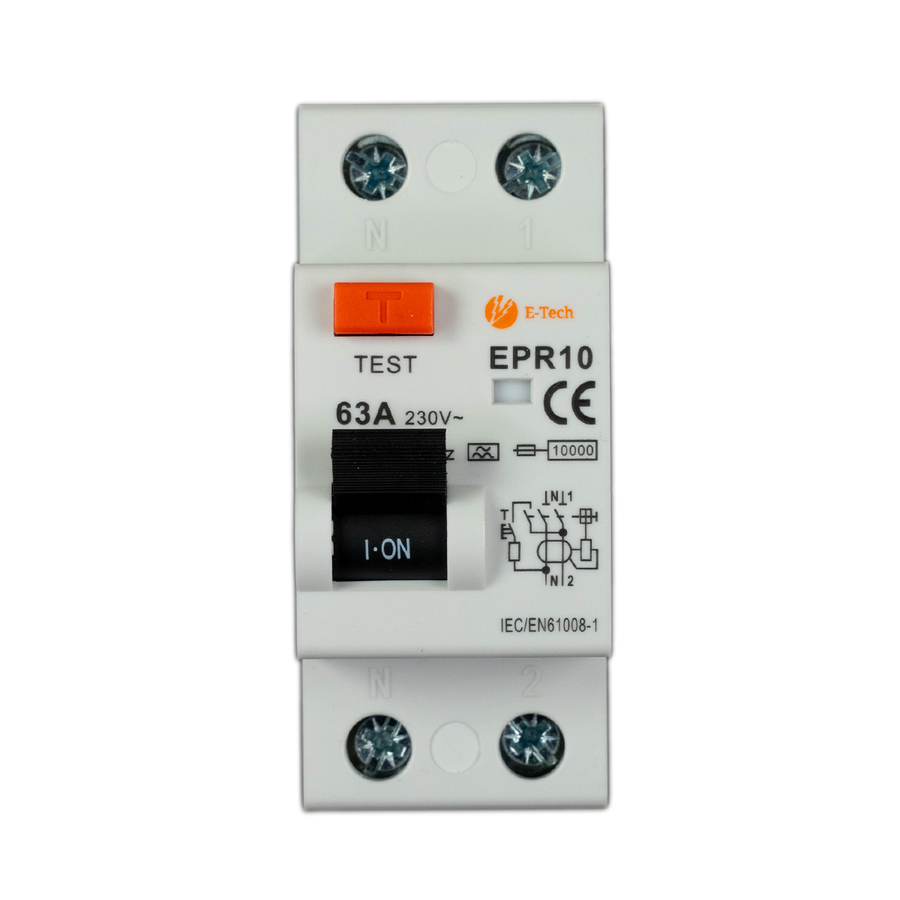

• 2-polig: voor een 1-fase stroomkring. De schakelaar schakelt de fase en nul en is 36 mm breed.

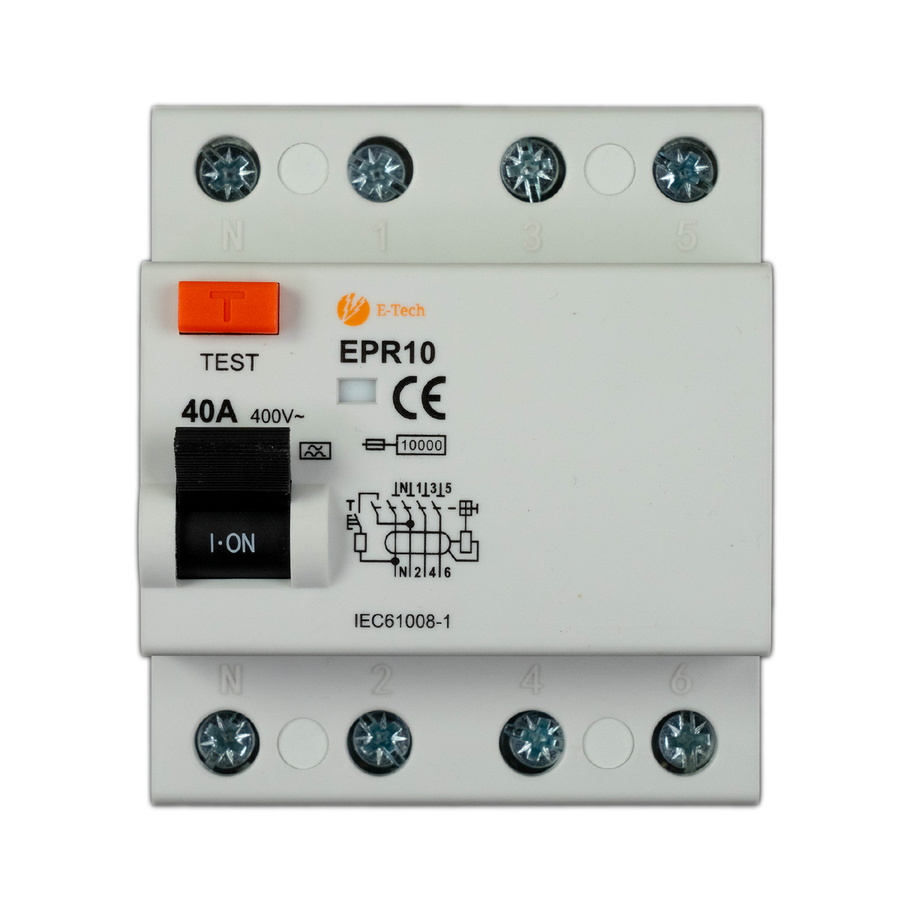

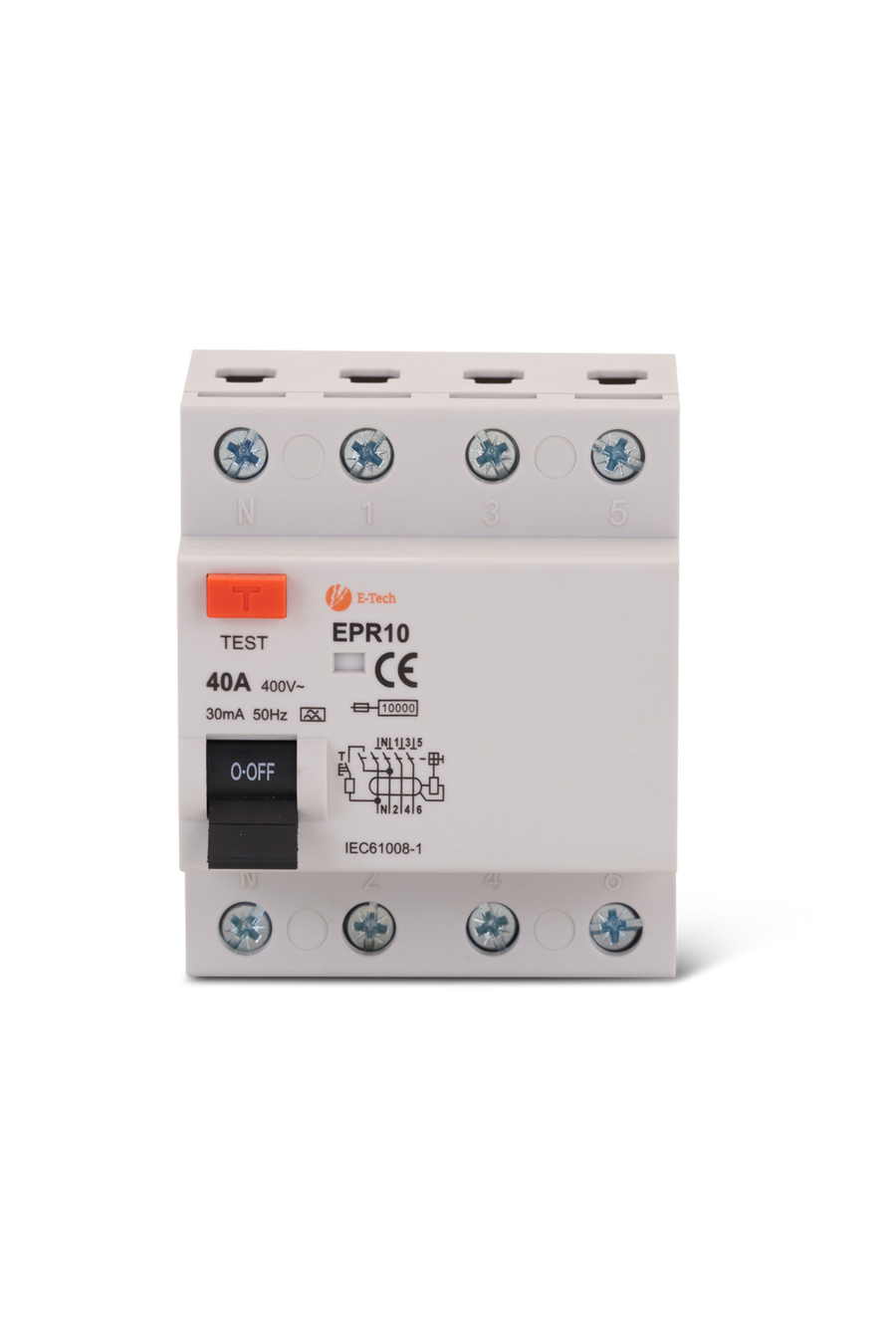

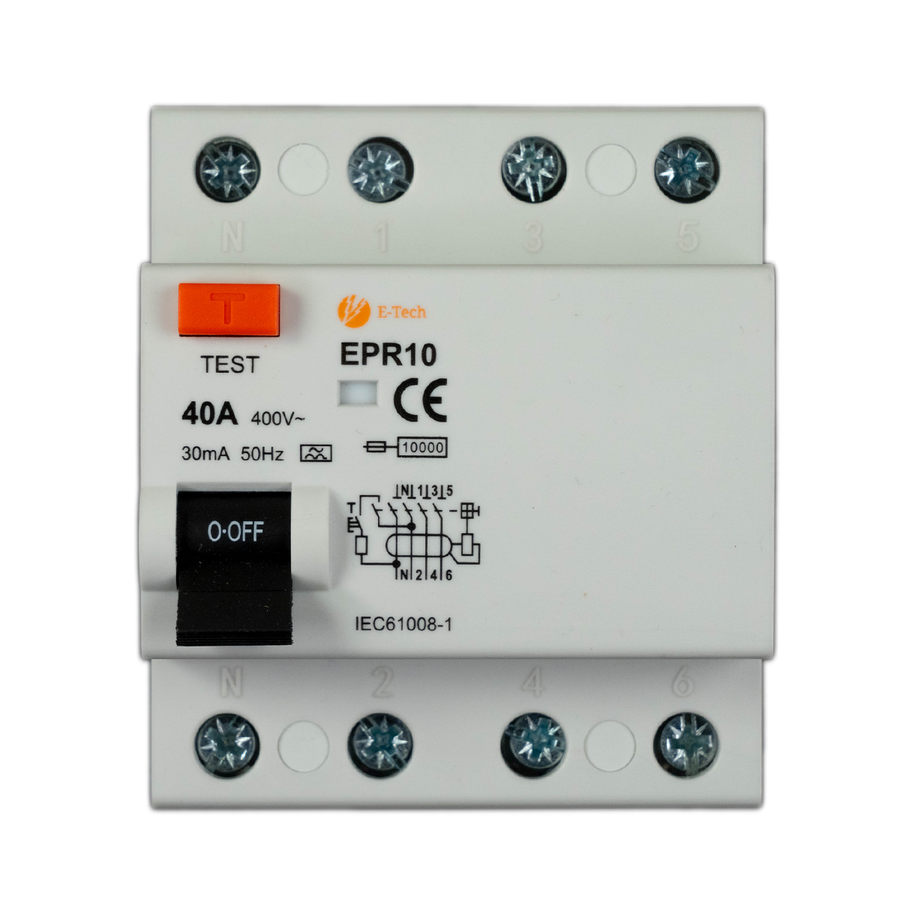

• 4-polig: voor een 3-fase stroomkring. De schakelaar schakelt L1, L2, L3 en nul en is 72 mm breed.

Kies vervolgens de nominale stroom. 40 A of 63 A geeft aan welke stroom de aardlekschakelaar mag voeren. Bij een 4-polige uitvoering geldt deze waarde per fase. De juiste keuze hangt af van de voorbeveiliging, de berekende belasting en de overige onderdelen van de groepenkast. Een 63A-aardlekschakelaar maakt de complete kast niet automatisch geschikt voor 63 A.

Wat is het verschil tussen 30 mA, 100 mA en 300 mA?

De waarde in mA is de nominale aanspreekfoutstroom van de aardlekbeveiliging:

30 mA: wordt gebruikt waar aanvullende bescherming met een aardlekschakelaar van ten hoogste 30 mA vereist is.

100 mA: kan worden toegepast wanneer deze aanspreekfoutstroom volgens het installatieontwerp passend is. Vervangt geen vereiste 30mA-beveiliging.

300 mA: kan worden toegepast als voorgeschakelde aardlekbeveiliging in een passend ontworpen installatie. Vervangt geen vereiste 30mA-beveiliging van achterliggende stroomkringen.

Bij Belgische huishoudelijke installaties wordt een differentieelbeveiliging van ten hoogste 300 mA aan het begin van de installatie toegepast. Voor bepaalde achterliggende stroomkringen is daarnaast gevoeligere differentieelbeveiliging nodig. Laat de volledige opbouw toetsen aan de voorschriften die voor de installatie gelden.

Type A en bidirectionele aansluiting

Alle aardlekschakelaars in deze collectie zijn type A. Ze reageren op wisselende foutstromen en pulserende gelijkfoutstromen. Controleer bij apparatuur met specifieke eisen aan de aardlekbeveiliging altijd de installatievoorschriften van dat apparaat.

De schakelaars zijn bidirectioneel: de voeding kan aan de boven- of onderzijde worden aangesloten, met de afgaande aansluiting aan de andere zijde. De aardlekfunctie werkt in beide stroomrichtingen. Dit geeft flexibiliteit bij de opbouw van de groepenkast en bij installaties waarin stroom kan worden teruggeleverd.

Aardlekschakelaar of aardlekautomaat?

Een aardlekschakelaar bewaakt de aangesloten stroomkringen op lekstroom. Hij biedt zelf geen beveiliging tegen overbelasting of kortsluiting. Daarvoor zijn geschikte installatieautomaten en een passende voorbeveiliging nodig.

Een aardlekautomaat combineert aardlekbeveiliging met overbelastings- en kortsluitbeveiliging voor een stroomkring. Controleer dus welk type component uw installatie nodig heeft voordat u bestelt.

E-TECH aardlekschakelaars in uw groepenkast

De aardlekschakelaars worden op een standaard DIN-rail van 35 mm gemonteerd en hebben een testknop voor periodieke controle van de aardlekfunctie. De producten dragen een CE-markering en de productspecificaties vermelden IEC 61008-1. Op E-TECH componenten geldt 10 jaar garantie.

De uiteindelijke geschiktheid hangt af van de complete installatie: de voorbeveiliging, bedrading, kamrails, aangesloten groepen, mogelijke teruglevering en toepasselijke installatievoorschriften.
