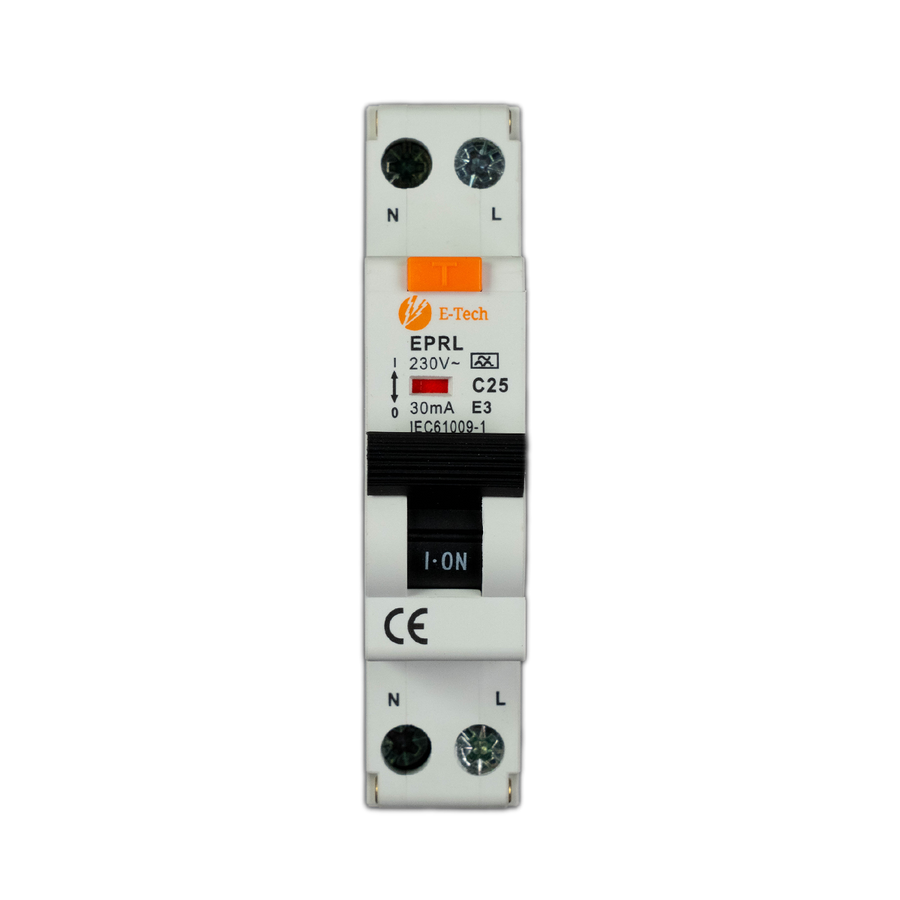

1-Fase aardlekautomaat 1P+N – 18 mm

Een 1-fase aardlekautomaat 1P+N combineert aardlekbeveiliging, overbelastingsbeveiliging en kortsluitbeveiliging in één compact component. Iedere aangesloten stroomkring krijgt daarmee een eigen beveiliging, zodat bij een storing alleen de betreffende groep wordt afgeschakeld.

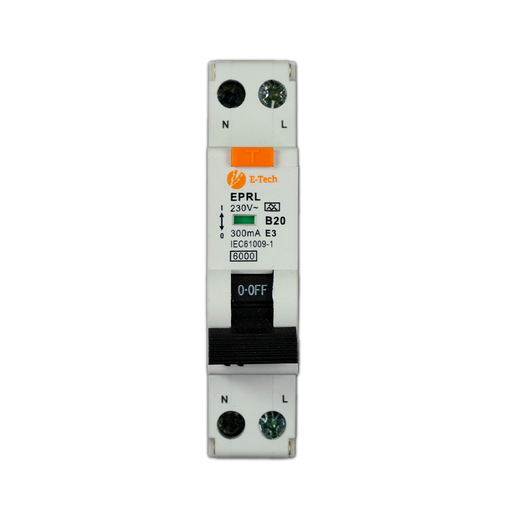

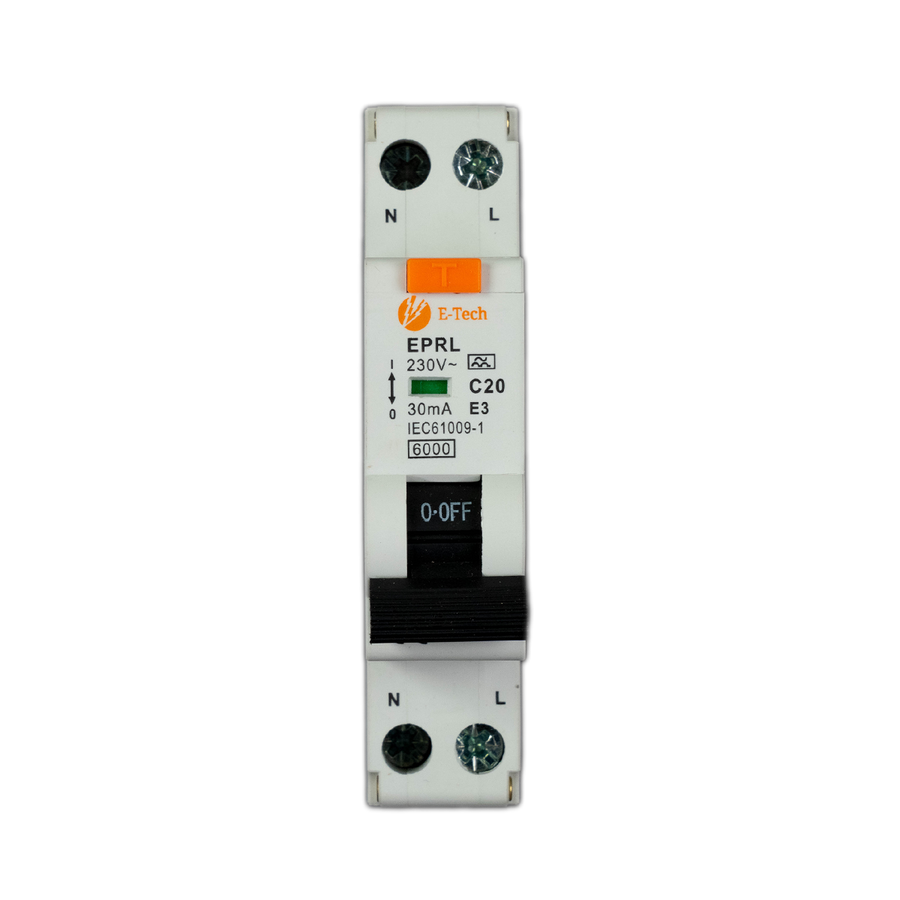

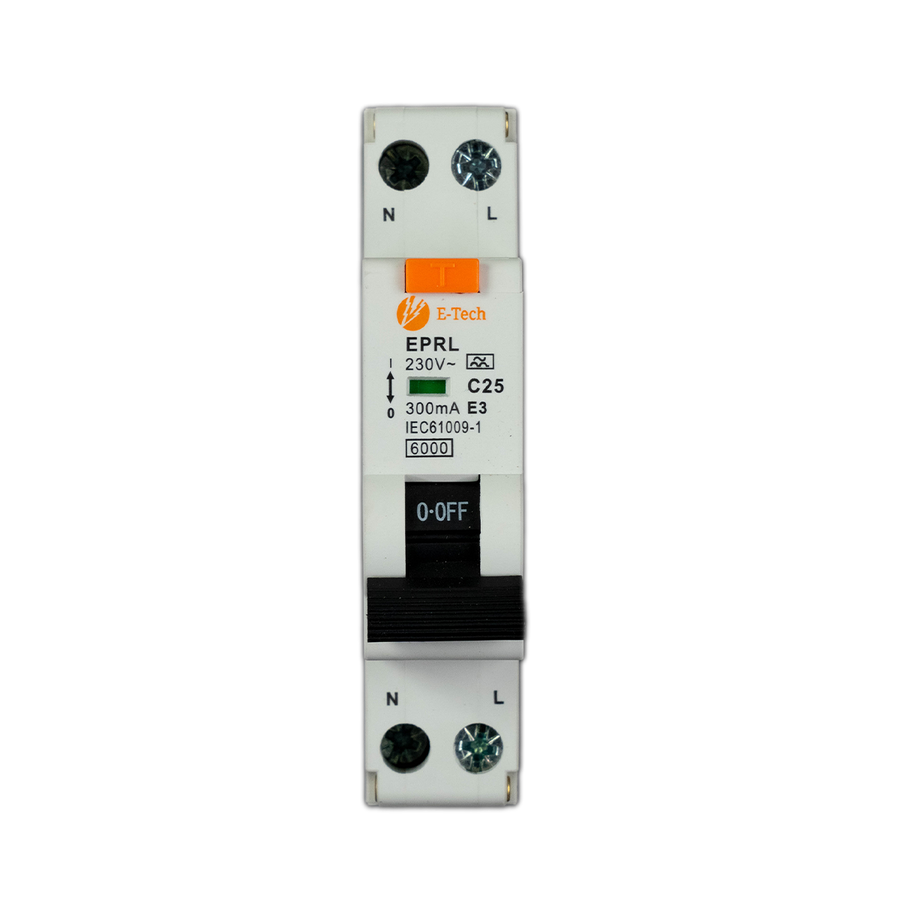

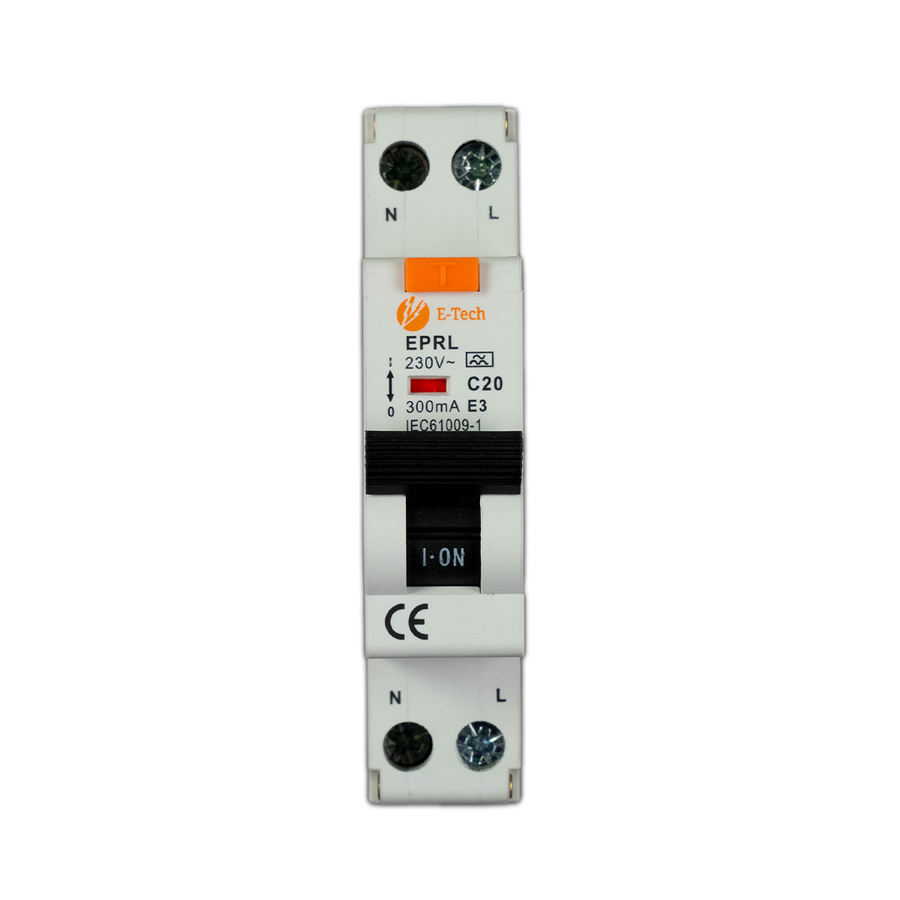

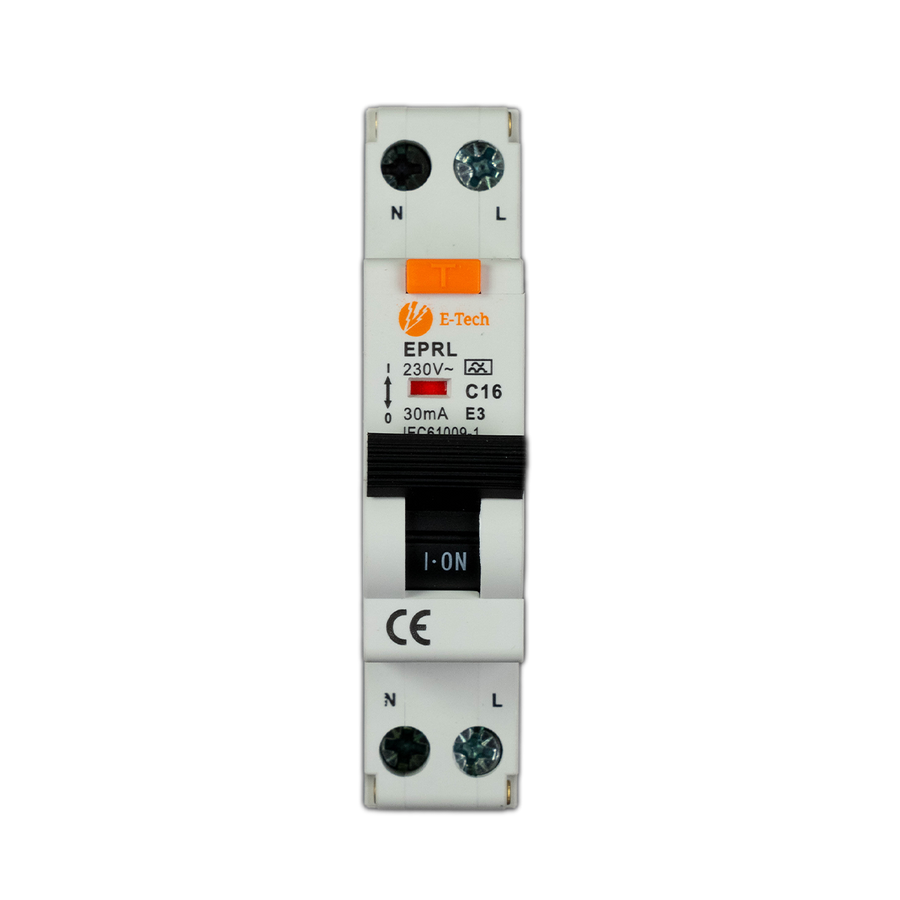

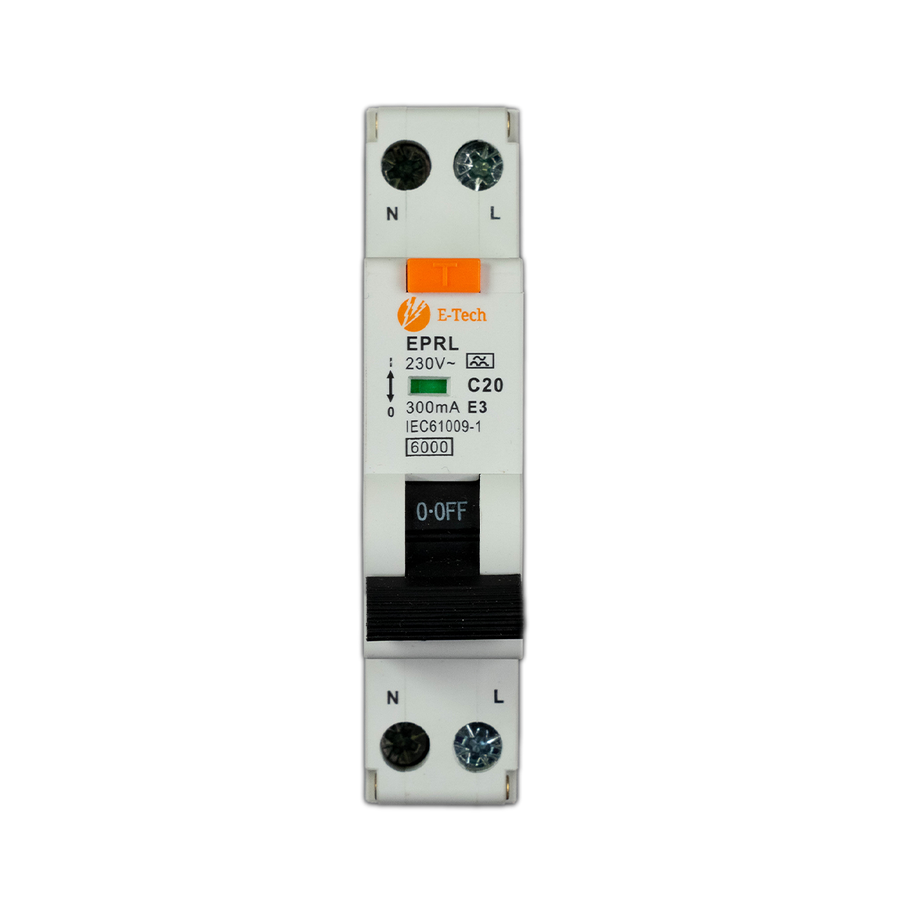

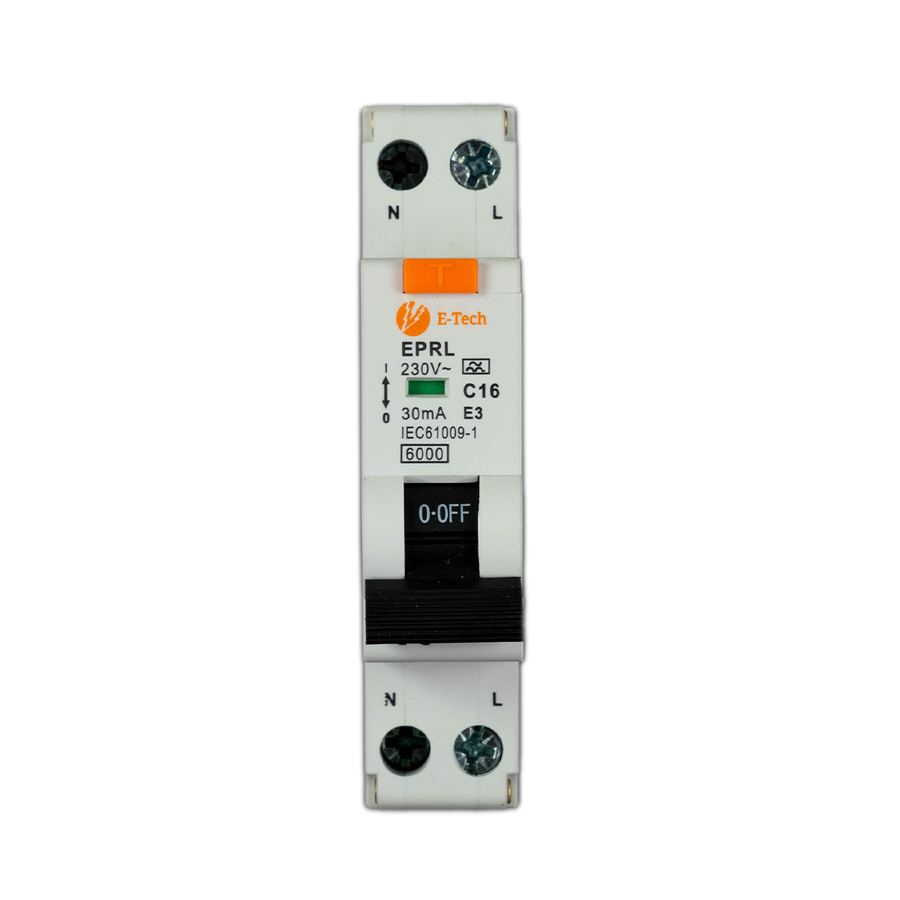

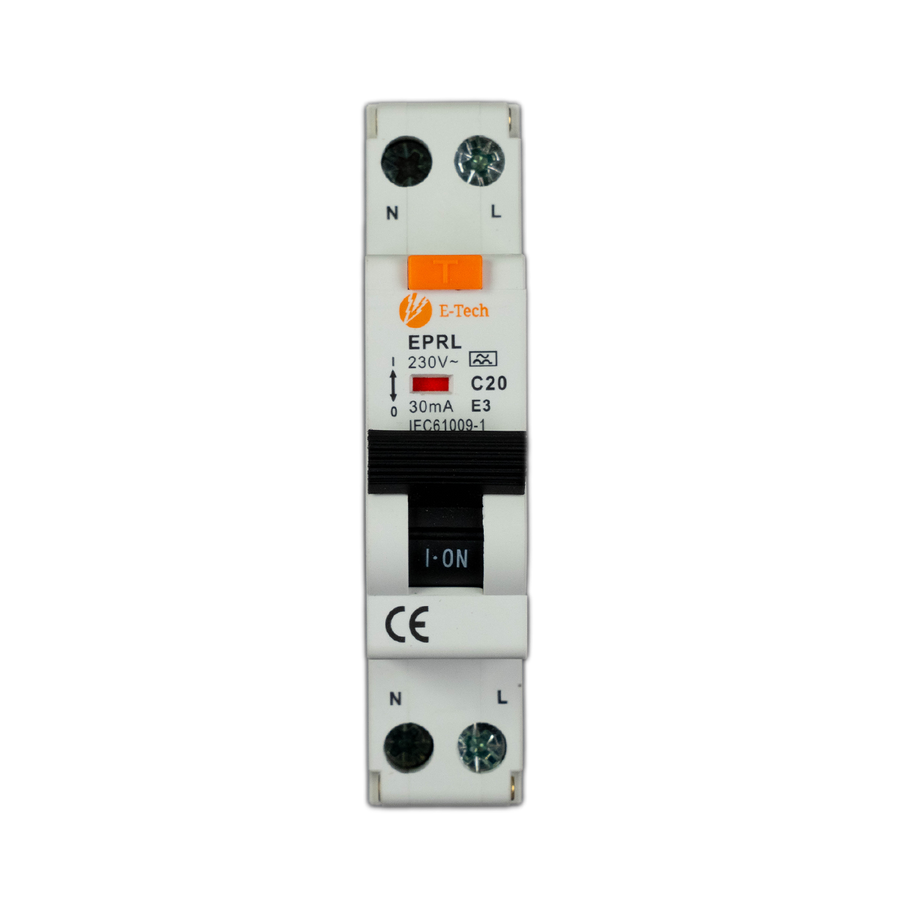

De E-TECH aardlekautomaten in deze collectie zijn slechts 18 mm breed en nemen één DIN-module in beslag. De fasepool is beveiligd tegen overbelasting en kortsluiting; de nul wordt meegeschakeld. Alle uitvoeringen hebben Type A-aardlekbeveiliging, een kortsluitafschakelvermogen van 6kA en kunnen van boven of onder worden gevoed.

De collectie bevat B- en C-karakteristieken van 16A tot en met 40A, met een nominale foutstroom van 30mA, 100mA of 300mA:

• 30mA: aanvullende bescherming voor eindgroepen waarvoor 30mA-beveiliging vereist is.
• 100mA: voor specifieke toepassingen waarin 100mA past bij het installatieontwerp.
• 300mA: voor specifieke apparatuur, voedingen of onderverdelingen; niet bedoeld als vervanging van vereiste 30mA-persoonsbeveiliging.
• B-karakteristiek: voor normale of beperkte inschakelstromen.
• C-karakteristiek: voor geschikte apparatuur met een verhoogde inschakelstroom.

De juiste uitvoering wordt bepaald door de aangesloten apparatuur, leidingdimensionering, foutlusimpedantie, voorbeveiliging en geldende installatievoorschriften.
