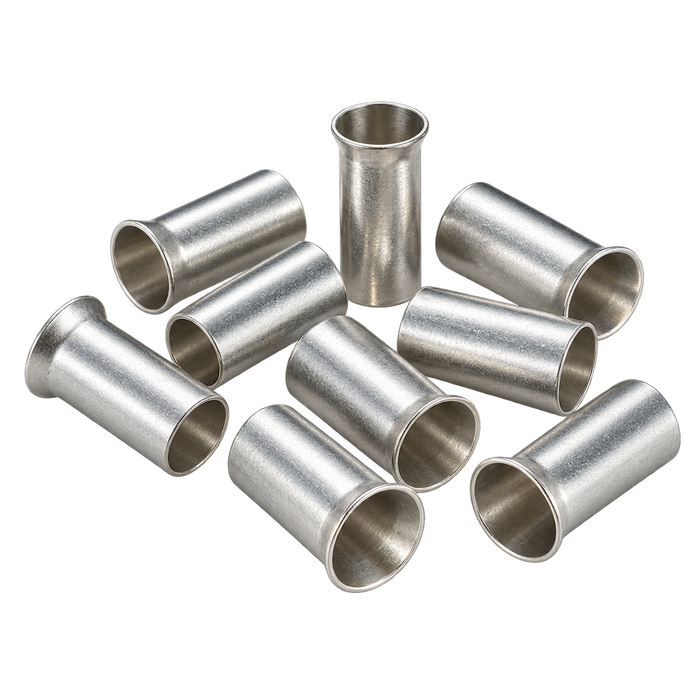

Ongeïsoleerde adereindhulzen 6 mm² × 10 mm – 250 stuks

Deze ongeïsoleerde adereindhulzen van 6 mm² zijn bedoeld voor het netjes en betrouwbaar afwerken van soepele en fijnaderige koperen geleiders. De metalen huls houdt de afzonderlijke koperdraden bij elkaar en maakt het eenvoudiger om de geleider correct in een aansluitklem te plaatsen.

De adereindhulzen hebben een lengte van 10 mm en zijn geschikt voor één soepele koperen geleider van 6 mm². De verpakking bevat 250 stuks.

Betrouwbare aansluiting van soepele bedrading

Een soepele geleider bestaat uit meerdere dunne koperdraden. Zonder adereindhuls kunnen deze draadjes tijdens het aansluiten uitwaaieren, beschadigen of buiten de aansluitklem terechtkomen.

Door een passende adereindhuls met een geschikte krimptang op de geleider te persen, worden de afzonderlijke koperdraden samengebracht tot één compact aansluitpunt. Dit zorgt voor een nette en reproduceerbare verwerking in bijvoorbeeld:

• Groepenkasten

• Verdeelkasten

• Schakelkasten

• Aardlekschakelaars

• Hoofdschakelaars

• Verdeelblokken

• Rijgklemmen

• Machines en besturingskasten

Controleer altijd of de gekozen adereindhuls, het krimpprofiel en de aansluitklem geschikt zijn voor de toegepaste geleider.

Compacte uitvoering zonder kunststof kraag

Deze uitvoering heeft geen kunststof invoerkraag. Hierdoor blijft de buitenmaat van de aansluiting compact en kan de adereindhuls praktisch zijn bij aansluitklemmen met beperkte ruimte.

De licht uitlopende invoerzijde helpt om de afzonderlijke koperdraden in de metalen huls te geleiden. Omdat er geen gekleurde kraag aanwezig is, moet de juiste maat altijd worden bepaald aan de hand van de opgegeven geleiderdoorsnede en hulslengte.

Deze uitvoering is geschikt voor:

• Eén geleider van 6 mm²

• Soepele en fijnaderige koperleiding

• Aansluitklemmen die geschikt zijn voor een hulslengte van 10 mm

• Toepassingen waarbij een compacte aansluiting gewenst is

Vertind koperen huls

De adereindhuls is vervaardigd uit Cu-DHP-koper en voorzien van een galvanisch aangebrachte tinlaag. De vertinning beschermt het koper tegen oxidatie en ondersteunt een duurzame elektrische verbinding.

De minimale laagdikte van de vertinning bedraagt 3 µm. De wanddikte van de huls is 0,20 mm.

Belangrijkste kenmerken

• Producttype: ongeïsoleerde adereindhuls

• Geschikt voor: één soepele koperen geleider

• Nominale geleiderdoorsnede: 6 mm²

• Vergelijkbare AWG-maat: AWG 10

• Hulslengte: 10 mm

• Binnendiameter: 3,50 mm

• Diameter invoerzijde: 4,70 mm

• Wanddikte: 0,20 mm

• Materiaal: Cu-DHP-koper

• Oppervlakte: galvanisch vertind

• Minimale dikte tinlaag: 3 µm

• Norm: DIN 46228-1

• Land van productie: Duitsland

• Fabrikantartikelnummer: U350

• Verpakkingseenheid: 250 stuks

• CE-markering

Verwerking met een geschikte krimptang

Voor een betrouwbare verbinding moet de adereindhuls met een geschikte adereindhulstang voor 6 mm² worden geperst. Gebruik een tang met een passend krimpprofiel en controleer of de persing geschikt is voor de toegepaste aansluitklem.

Een correcte verwerking bestaat uit:

1. De geleider op de voorgeschreven lengte strippen.

2. Controleren of alle koperdraden onbeschadigd zijn.

3. De geleider volledig in de adereindhuls steken.

4. De huls met een geschikte krimptang persen.

5. De persing visueel en mechanisch controleren.

6. De geleider met het voorgeschreven aanhaalmoment aansluiten.

Beschadigde of afgeknipte koperdraden mogen niet in de persverbinding worden verwerkt. Gebruik deze enkelvoudige adereindhuls niet voor twee afzonderlijke geleiders.

Technische gegevens

Waarom ongeïsoleerde adereindhulzen gebruiken?

Een passende adereindhuls voorkomt dat de afzonderlijke koperdraden van een soepele geleider tijdens het aansluiten uitwaaieren of beschadigd raken. Hierdoor kan de geleider netjes en gelijkmatig in de aansluitklem worden geplaatst.

De ongeïsoleerde uitvoering heeft geen kunststof invoerkraag en blijft daardoor compact. Deze 6 mm² × 10 mm adereindhulzen zijn een praktische keuze voor professionele bedrading in groepenkasten, verdeelkasten en schakelkasten.
