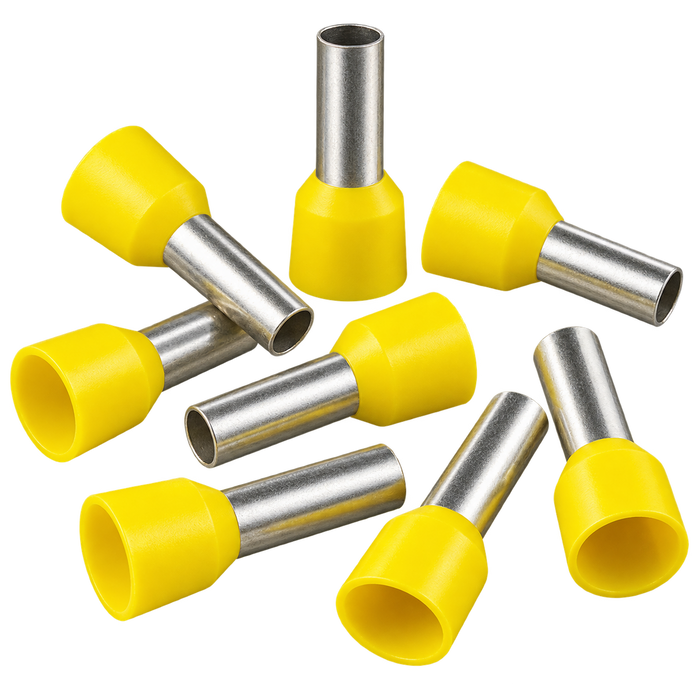

Geïsoleerde adereindhulzen 6 mm² × 12 mm geel – 100 stuks

Deze geïsoleerde adereindhulzen van 6 mm² zijn bedoeld voor het netjes en betrouwbaar afwerken van soepele en fijnaderige koperen geleiders. De metalen huls houdt de afzonderlijke koperdraden bij elkaar en maakt het eenvoudiger om de geleider correct in een schroef- of aansluitklem te plaatsen.

De adereindhulzen hebben een hulslengte van 12 mm en zijn geschikt voor één geleider van 6 mm². De verpakking bevat 100 stuks.

Betrouwbare aansluiting van soepele bedrading

Bij een soepele geleider bestaat de kern uit meerdere dunne koperdraden. Zonder adereindhuls kunnen deze draadjes tijdens het aansluiten uitwaaieren, beschadigen of buiten de aansluitklem terechtkomen.

Door een passende adereindhuls met een geschikte krimptang op de geleider te persen, worden de koperdraden samengebracht tot één compact aansluitpunt. Dit zorgt voor een nette verwerking in bijvoorbeeld:

• Groepenkasten

• Verdeelkasten

• Schakelkasten

• Aardlekschakelaars

• Hoofdschakelaars

• Verdeelblokken

• Rijgklemmen

• Machines en besturingskasten

Controleer altijd of de aansluitklem, de gekozen adereindhuls en het toegepaste krimpprofiel geschikt zijn voor de betreffende geleider.

Geschikt voor 6 mm² bedrading

Deze uitvoering is geschikt voor één soepele koperen geleider met een nominale doorsnede van 6 mm². Dit is een veelgebruikte draaddoorsnede voor interne hoofdstroombedrading in groepenkasten en andere elektrische verdelers.

De metalen huls heeft een lengte van 12 mm. Controleer vóór montage of deze lengte past bij de insteekdiepte en striplengte die door de fabrikant van het aansluitcomponent wordt voorgeschreven.

Gele identificatiekraag

De adereindhuls is voorzien van een gele kunststof kraag volgens de bij deze uitvoering toegepaste DIN-kleurcodering. De kraag vergemakkelijkt het invoeren van de soepele geleider en maakt de draaddoorsnede visueel herkenbaar.

Let op: de kunststof kraag dient als invoerhulp en kleuridentificatie. Deze biedt geen elektrische isolatie of bescherming tegen aanraking.

Vertind koperen huls

De metalen huls is vervaardigd uit koper en voorzien van een vertinde oppervlakte. De vertinning beschermt het koper tegen oxidatie en ondersteunt een duurzame elektrische verbinding.

De kunststof invoerkraag is uitgevoerd in polypropyleen en is temperatuurbestendig tot circa 105°C.

Belangrijkste kenmerken

• Producttype: geïsoleerde enkelvoudige adereindhuls

• Geschikt voor: één soepele koperen geleider

• Nominale geleiderdoorsnede: 6 mm²

• Vergelijkbare AWG-maat: AWG 10

• Hulslengte: 12 mm

• Totale lengte: circa 20 mm

• Kleur invoerkraag: geel

• Materiaal huls: elektrolytisch koper

• Oppervlakte: vertind

• Materiaal invoerkraag: polypropyleen

• Maximale temperatuurbestendigheid: circa 105°C

• Norm: DIN 46228-4

• Land van productie: Duitsland

• Fabrikantartikelnummer: E3510

• Verpakkingseenheid: 100 stuks

• CE-markering

Verwerking met een geschikte krimptang

Voor een betrouwbare verbinding moet de adereindhuls met een geschikte adereindhulstang voor 6 mm² worden geperst. Gebruik een tang met een passend krimpprofiel en controleer of de persing geschikt is voor de toegepaste aansluitklem.

Een correcte verwerking bestaat uit:

1. De geleider op de voorgeschreven lengte strippen.

2. Controleren of alle koperdraden onbeschadigd zijn.

3. De geleider volledig in de metalen huls steken.

4. De huls met een geschikte krimptang persen.

5. De persing visueel en mechanisch controleren.

6. De geleider met het voorgeschreven aanhaalmoment aansluiten.

Gebruik de adereindhuls niet voor twee afzonderlijke geleiders. Hiervoor moet een passende dubbele of twin-adereindhuls worden toegepast.

Technische gegevens

Waarom adereindhulzen gebruiken?

Een passende adereindhuls voorkomt dat de afzonderlijke koperdraden van een soepele geleider tijdens het aansluiten uitwaaieren of beschadigd raken. Hierdoor kan de geleider netjes in de aansluitklem worden geplaatst en gelijkmatig worden geklemd.

Deze uitvoering van 6 mm² × 12 mm is bijzonder geschikt voor professionele bedrading in groepenkasten, verdeelkasten en schakelkasten waarin soepele 6 mm² koperleiding wordt toegepast.
