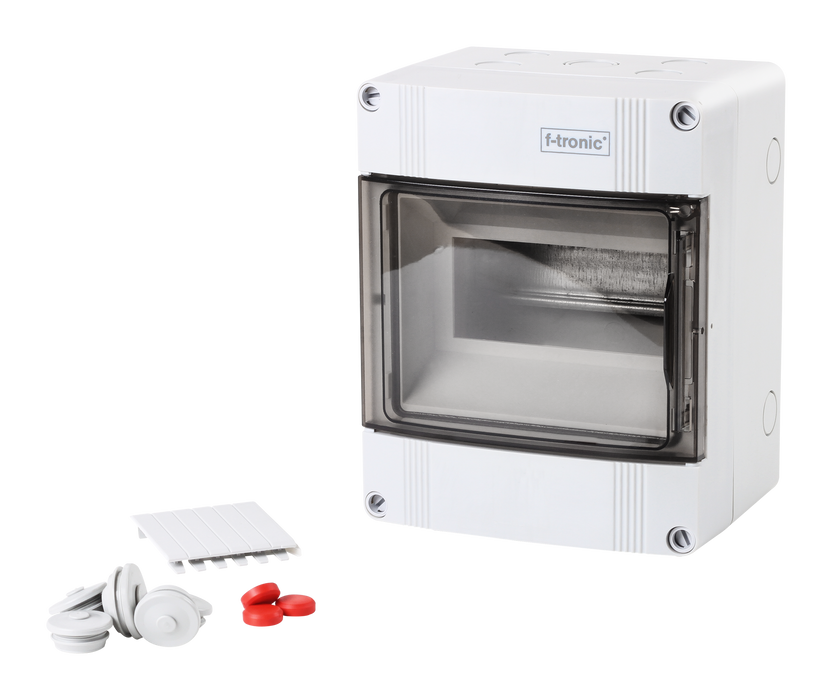

f-tronic APV6 IP65 Opbouwverdeler 6 Modules – 7240031

De F-tronic APV6 is een compacte opbouwverdeler met ruimte voor maximaal 6 standaard DIN-modules. De robuuste kunststof behuizing heeft beschermingsgraad IP65 en is geschikt voor het overzichtelijk onderbrengen van modulaire componenten in onder andere garages, werkplaatsen, kelders, technische ruimten en industriële installaties.

De verdeler is voorzien van een rooktransparante kunststof deur, een DIN-rail, een 5-polige PE-schroefklem en een 5-polige N-schroefklem. Dankzij de verwisselbare deur kan deze zowel links- als rechtsdraaiend worden gemonteerd.

Compacte verdeler voor 6 modules

De F-tronic APV6 heeft één montagerij met ruimte voor 6 modulaire eenheden. Hierdoor is de behuizing geschikt voor kleine onderverdelingen en afzonderlijk beveiligde toepassingen.

Afhankelijk van de benodigde modulebreedte kan de verdeler bijvoorbeeld worden gebruikt voor:

• Een aardlekautomaat

• Een installatieautomaat

• Een kleine onderverdeling

• Een laadpaalgroep

• Een PV-groep

• Besturings- of schakelcomponenten

• Andere modulaire componenten voor DIN-railmontage

De benodigde beveiligingscomponenten worden niet standaard meegeleverd. Controleer vooraf of de combinatie van componenten binnen de beschikbare ruimte van zes modules past.

IP65 voor veeleisende installatieomgevingen

De behuizing heeft beschermingsgraad IP65. Dit betekent dat de kast stofdicht is en bescherming biedt tegen waterstralen, mits de behuizing en kabelinvoeren correct worden gemonteerd en afgesloten.

De APV6 is volgens F-tronic geschikt voor veeleisende installatieomgevingen zoals:

• Garages

• Werkplaatsen

• Kelders

• Technische ruimten

• Industriële installaties

• Beschutte buitenopstellingen

Bij toepassing in een onbeschermde buitenomgeving moet de verdeler volgens de fabrikant aanvullend tegen weersinvloeden worden beschermd, bijvoorbeeld door montage in een geschikte buitenkast. IP65 betekent niet automatisch dat de behuizing zonder aanvullende bescherming langdurig aan alle weersomstandigheden mag worden blootgesteld.

Slagvaste kunststof behuizing

De kast is vervaardigd van slagvast polystyreen. De rooktransparante deur is gemaakt van polycarbonaat en beschermt de geïnstalleerde componenten, terwijl de stand van de schakelaars zichtbaar blijft.

De deur kan worden aangepast voor een links- of rechtsdraaiende opening. Zowel de deur als de behuizingsschroeven zijn standaard verzegelbaar.

Meegeleverde PE- en N-klemmen

De verdeler wordt standaard geleverd met:

• 1 × 5-polige PE-schroefklem

• 1 × 5-polige N-schroefklem

• 1 × afdekstrip voor 4 modules

• Dubbel membraaninvoerstuk DMS20/DMS25

De PE- en N-klemmen maken een overzichtelijke aansluiting van de beschermingsleidingen en nulgeleiders mogelijk. De afdekstrip kan worden gebruikt om ongebruikte moduleopeningen veilig af te sluiten.

Ruime kabelinvoermogelijkheden

De behuizing beschikt over meerdere voorbereide kabelinvoeren:

• 2 × M20/M25

• 12 × M20

Om de beschermingsgraad IP65 te behouden, moeten alle gebruikte en ongebruikte invoeren op de juiste wijze worden afgedicht. Gebruik kabelwartels, membraaninvoeren of afdichtingen die geschikt zijn voor de toegepaste kabel en de gewenste beschermingsgraad.

Nominale stroom van 63A

De behuizing heeft een nominale stroom van 63A en een nominale spanning van 400V.

De vermelding van 63A heeft betrekking op de specificatie van de verdeler. De werkelijk toegestane belasting van de samengestelde installatie wordt mede bepaald door:

• De toegepaste beveiligingscomponenten

• De interne bedrading

• De aansluitklemmen en verbindingsmaterialen

• De warmteontwikkeling in de behuizing

• De kabeldoorsnede en aanlegwijze

• De omgevingstemperatuur

• De voorbeveiliging

• Het installatieontwerp

De uiteindelijke samenstelling moet daarom altijd als geheel worden beoordeeld.

Beschermingsklasse II

De F-tronic APV6 is uitgevoerd volgens beschermingsklasse II. De kunststof behuizing biedt dubbele of versterkte isolatie en heeft daardoor geen beschermingsaansluiting voor de behuizing zelf nodig.

De aanwezige PE-klem is bedoeld voor het verbinden en verdelen van de beschermingsleidingen van de aangesloten stroomkringen.

Belangrijkste kenmerken

• Compacte opbouwverdeler

• Eén montagerij

• Ruimte voor 6 DIN-modules

• Beschermingsgraad IP65

• Beschermingsklasse II

• Nominale stroom: 63A

• Nominale spanning: 400V

• Slagvaste kunststof behuizing

• Rooktransparante polycarbonaat deur

• Deur links- of rechtsdraaiend te monteren

• Deur en behuizingsschroeven verzegelbaar

• Inclusief 5-polige PE-schroefklem

• Inclusief 5-polige N-schroefklem

• Inclusief afdekstrip voor 4 modules

• Inclusief dubbel membraaninvoerstuk

• Geschikt voor opbouwmontage

• Geschikt voor beschutte buitenopstellingen

• CE-gemarkeerd

• RoHS-conform

• Vrij van zware metalen, pvc en siliconen

• Artikelnummer: 7240031

• EAN: 4034338647879

Technische specificaties

Toepassing buitenshuis

De APV6 kan worden gebruikt in een beschutte buitenopstelling, mits de montage en kabelinvoeren voldoen aan de vereiste beschermingsgraad.

Voor een onbeschermde opstelling waarbij de verdeler rechtstreeks wordt blootgesteld aan regen, zonlicht, vorst en andere weersinvloeden, schrijft F-tronic aanvullende bescherming door middel van een geschikte buitenbehuizing voor.

Belangrijk bij montage

Deze verdeler wordt geleverd als lege behuizing met aansluitklemmen. Installatieautomaten, aardlekautomaten en overige beveiligingscomponenten zijn niet inbegrepen.

De montage en elektrische aansluiting moeten worden uitgevoerd of gecontroleerd door een vakbekwaam persoon. Controleer daarbij of de componenten, bedrading, voorbeveiliging, warmteontwikkeling en kabelinvoeren geschikt zijn voor de gekozen toepassing.
