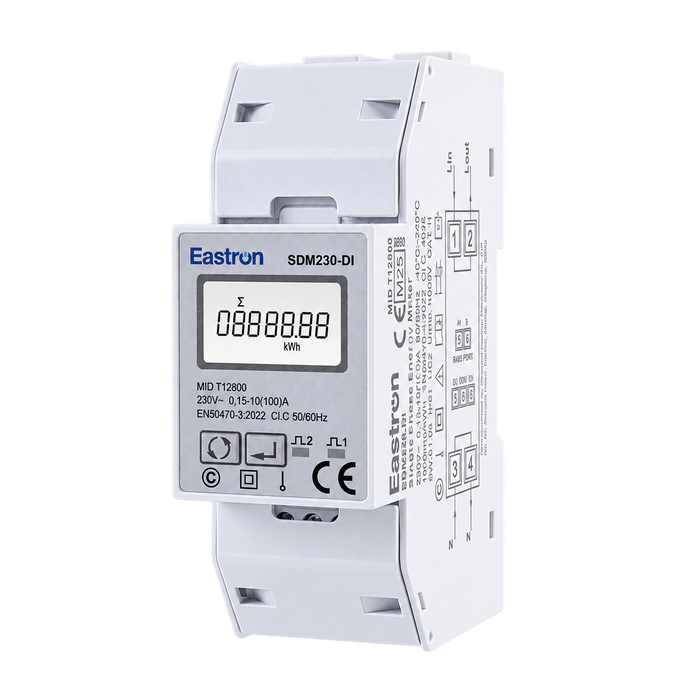

Eastron SDM230-DI-MID 1-fase kWh-meter – 100A, Modbus en digitale ingangen

De Eastron SDM230-DI-MID is een multifunctionele 1-fase energiemeter voor het meten van elektriciteitsverbruik en teruglevering. De meter is geschikt voor een directe aansluiting tot 100A, zonder externe stroomtransformatoren. Dankzij de breedte van 36 mm neemt hij twee modules in de groepenkast in.

Het verlichte LCD-display geeft inzicht in energieverbruik, spanning, stroom en vermogen. Via RS485 Modbus RTU kunnen meetgegevens worden uitgelezen door een geschikt energiemanagementsysteem, gebouwbeheersysteem of andere Modbus-apparatuur.

Verbruik en teruglevering meten

De meter registreert energie in beide richtingen en toont afgenomen en teruggeleverde actieve energie afzonderlijk. Daarmee is hij geschikt voor onder meer verbruiksmeting in woningen, bedrijfsruimten, onderverdelingen, laadinstallaties en installaties met zonnepanelen.

Naast de energiestanden zijn ook actuele elektrische waarden af te lezen:

• Actieve energie in kWh.

• Reactieve energie in kvarh.

• Spanning in V en stroom in A.

• Actief, reactief en schijnbaar vermogen.

• Arbeidsfactor en frequentie.

• Maximale vermogensvraag.

Twee digitale ingangen

De SDM230-DI-MID beschikt over twee digitale ingangen voor potentiaalvrije contacten. Hiermee kunnen bijvoorbeeld pulsen van een geschikte externe meter worden geteld. De telstanden van beide ingangen zijn op het display beschikbaar.

MID-gecertificeerde energiemeting

Deze uitvoering is MID-gecertificeerd volgens de Europese meetinstrumentenrichtlijn 2014/32/EU. Dit is relevant voor toepassingen waarbij eisen worden gesteld aan de energiemeting voor verbruiksregistratie en verrekening.

Elektrische specificaties

• Net: 1-fase, fase en nul.

• Nominale spanning: 230V AC.

• Referentiestroom: 10A.

• Maximale stroom: 100A.

• Minimale meetstroom: 0,15A.

• Aanloopstroom: 40mA.

• Eigen verbruik spanningscircuit: maximaal 2W / 10VA.

• Meetnauwkeurigheid spanning en stroom: ±0,5%.

• Meetnauwkeurigheid actief vermogen: ±1%.

• Reactieve energie: klasse 2.

Communicatie en digitale ingangen

• Communicatie: RS485 Modbus RTU.

• Instelbaar adres: 1–247.

• Baudrates: 2.400, 4.800, 9.600, 19.200, 38.400 en 115.200 bit/s.

• Pariteit: geen, even of oneven.

• Digitale ingangen: 2, voor potentiaalvrije contacten.

• Ingangsweerstand: 10kΩ.

• Instelbare filtering van digitale ingangen: 0–255 ms.

Afmetingen en montage

• Afmetingen B × H × D: 36 × 100 × 63 mm.

• Breedte: 2 modules.

• Montage: 35 mm DIN-rail.

• Display: LCD met witte achtergrondverlichting.

• Beschermingsgraad: IP51 aan de displayzijde; IP20 voor de complete meter.

• Hoofdaansluitingen: geleiders van 4–35 mm².

• Aanhaalmoment hoofdaansluitingen: 3 Nm.

• Signaalaansluitingen: 0,5–1,5 mm².

• Aanhaalmoment signaalaansluitingen: 0,4 Nm.

De maximale meetstroom van 100A bepaalt niet de toegestane belasting van de aangesloten installatie. Stem de bekabeling en voorbeveiliging af op de toepassing.
