Eastron SDM120DB-MID 1-fase kWh-meter – 45A, pulsuitgang

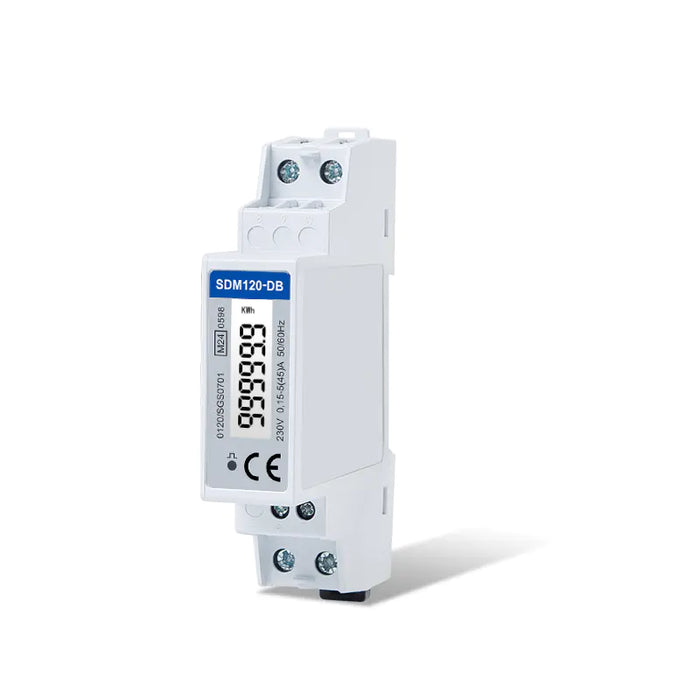

De Eastron SDM120DB-MID is een compacte 1-fase kWh-meter voor het registreren van elektriciteitsverbruik. De meter wordt rechtstreeks aangesloten op een 230V-stroomkring en is geschikt voor een maximale stroom van 45A. Externe stroomtransformatoren zijn hiervoor niet nodig.

Het verlichte LCD-display toont de gemeten energie in kWh. Met een breedte van 18 mm neemt de meter één module in de groepenkast of onderverdeler in. De MID-gecertificeerde uitvoering is geschikt voor toepassingen waarbij een MID-energiemeter wordt gevraagd.

Verbruik meten per stroomkring

Met deze tussenmeter maakt u het elektriciteitsverbruik van een afzonderlijke stroomkring of onderverdeler inzichtelijk. Denk aan een werkplaats, garage, kantoorruimte of een afzonderlijk gevoed deel van een gebouw.

De SDM120DB-MID registreert actieve elektrische energie in kWh. De meter heeft nauwkeurigheidsklasse 1 volgens IEC 62053-21 en klasse B volgens EN 50470-3.

Display en pulsuitgang

De meter beschikt over een LCD-display met achtergrondverlichting. Hierdoor is de meterstand ook bij weinig omgevingslicht afleesbaar.

Voor externe registratie is een pulsuitgang aanwezig met een vaste pulsverhouding van 1.000 impulsen per kWh. Eén puls komt daarmee overeen met 1 Wh. Deze uitgang kan worden gekoppeld aan een geschikte pulsteller of registratiemodule.

De pulsuitgang is passief en werkt met een externe gelijkspanning van 5–27V DC. De maximale stroom bedraagt 27mA.

Montage en aansluiting

De energiemeter wordt gemonteerd op een standaard 35 mm DIN-rail. De behuizing neemt één module in en is geschikt voor montage binnen een groepenkast of andere geschikte behuizing.

De aansluitklemmen zijn voorzien van verzegelbare afdekkingen. Deze maken het mogelijk de aansluitingen na montage te verzegelen.

Elektrische specificaties

• Merk: Eastron

• Model: SDM120DB-MID

• Producttype: kWh-meter / energiemeter

• Netuitvoering: 1-fase, fase en nul

• Aansluiting: directe meting

• Nominale spanning: 230V AC

• Bedrijfsspanning: 80–120% van de nominale spanning

• Basisstroom Ib: 5A

• Maximale stroom Imax: 45A

• Startstroom: 20mA

• Frequentie: 50/60 Hz

• Eigenverbruik: maximaal 2W / 10VA

• Meetgrootheid: actieve elektrische energie in kWh

• Nauwkeurigheid: klasse 1 / klasse B

• Uitvoering: MID-gecertificeerd, B+D

Display en registratie

• Display: LCD met achtergrondverlichting

• Maximale weergegeven meterstand: 99.999,9 kWh

• Pulsuitgangen: 1

• Pulsverhouding: 1.000 impulsen per kWh

• Uitgangstype: passieve optisch gescheiden pulsuitgang

• Externe spanning pulsuitgang: 5–27V DC

• Maximale stroom pulsuitgang: 27mA

Behuizing en omgevingscondities

• Breedte: 18 mm, 1 module

• Afmetingen (b × h × d): 18 × 118 × 64 mm

• Montage: 35 mm DIN-rail

• Beschermingsgraad: IP51, voor binnengebruik

• Elektrische beschermingsklasse: II

• Bedrijfstemperatuur: −25 tot +55 °C

• Opslagtemperatuur: −40 tot +70 °C

• Relatieve luchtvochtigheid tijdens gebruik: maximaal 90%, niet-condenserend

• Relatieve luchtvochtigheid tijdens opslag: maximaal 95%, niet-condenserend

• Referentietemperatuur: 23 °C ±2 °C

Aanvullende technische gegevens

• Meet- en overspanningscategorie: CAT III

• Vervuilingsgraad: 2

• Mechanische omgevingsklasse: M1

• Elektromagnetische omgevingsklasse: E2

• Diëlektrische spanningsvastheid: 4 kV gedurende 1 minuut

• Impulsspanningsvastheid: 6 kV

• Normreferenties energiemeting: IEC 62053-21 en EN 50470-1/-3

De maximale stroom van 45A is de meetgrens voor directe aansluiting. Stem de bekabeling en voorbeveiliging af op de aangesloten stroomkring.
