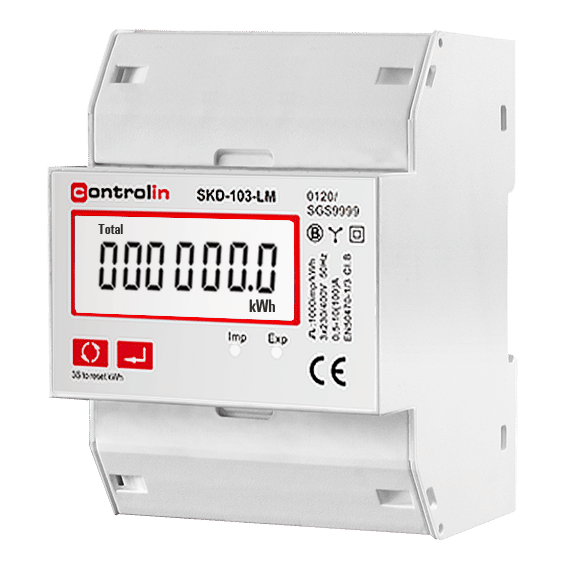

Controlin SKD-103-LM 3-Fase MID kWh Meter 100A – Modbus RS485

Controlin SKD-103-LM – 3-fase MID kWh meter 100A met Modbus

De Controlin SKD-103-LM is een professionele MID-gecertificeerde 3-fase energiemeter voor het nauwkeurig meten, analyseren en registreren van energieverbruik en energieopwekking.

De meter kan direct tot 100A worden aangesloten in een driefasig netwerk. Hierdoor zijn binnen dit meetbereik geen externe stroomtransformatoren nodig.

Naast het registreren van kWh meet de SKD-103-LM verschillende elektrische parameters en beschikt hij over Modbus RTU via RS485, pulsuitgangen en afzonderlijke import- en exportregistratie.

Dankzij de MID B+D-certificering is de energiemeter bovendien geschikt voor toepassingen waarbij het gemeten energieverbruik wordt gebruikt voor verrekening.

MID-gecertificeerde 3-fase kWh meter

De SKD-103-LM beschikt over een MID B+D-certificering en kan daardoor worden toegepast voor verrekening van het geregistreerde energieverbruik.

Dit maakt de meter geschikt voor het afzonderlijk meten van bijvoorbeeld woningen, appartementen, bedrijfsruimtes, laadinstallaties, onderverdelingen of afzonderlijke 3-fase verbruikers.

De energiemeter beschikt daarnaast over CE- en RoHS-certificering en is onder andere gespecificeerd volgens EN 50470-1/3 en IEC 62053-21.

Directe 3-fase meting tot 100A

Een belangrijk voordeel van de SKD-103-LM is de directe stroommeting tot 100A.

De meter kan rechtstreeks in een driefasig netwerk worden opgenomen en is volgens de datasheet geschikt voor:

• 3 × 230V L-N
• 400V L-L
• directe stroom tot 100A
• 50Hz of 60Hz

Hierdoor is geen afzonderlijke stroomtransformator nodig zolang de installatie binnen het opgegeven directe meetbereik blijft.

Uitgebreide poweranalyse

De SKD-103-LM is meer dan alleen een kWh-meter. De meter registreert verschillende parameters waarmee meer inzicht kan worden verkregen in de elektrische installatie.

De meter registreert onder andere:

• spanning L-L
• spanning L-N
• frequentie
• spanning THD
• stroom
• berekende nulstroom
• maximale stroom
• stroom THD
• actief vermogen (kW)
• reactief vermogen (kVAr)
• maximaal afgenomen kW
• Power Factor / cos φ
• import kWh
• export kWh
• import kVArh
• export kVArh

Dit maakt de meter interessant voor toepassingen waarbij naast energieverbruik ook de prestaties van een elektrische installatie moeten worden geanalyseerd.

Meting van verbruik én teruglevering

De SKD-103-LM registreert zowel import als export van energie.

Hierdoor kan de energiemeter niet alleen worden gebruikt voor het meten van afgenomen elektriciteit, maar ook voor het registreren van opgewekte of teruggeleverde energie.

Controlin noemt in de datasheet specifiek de mogelijkheid om hiermee de energieopwekking van bijvoorbeeld zonnepanelen te meten.

Dit maakt de meter bijvoorbeeld interessant voor:

• zonnepanelen
• energieopslag
• onderverdelingen
• bedrijfsinstallaties
• afzonderlijke 3-fase verbruikers
• energiemonitoring

Modbus RTU via RS485

Voor digitale uitlezing beschikt de SKD-103-LM over een RS485-communicatiepoort met Modbus RTU.

De communicatie-interface ondersteunt:

• Bus: RS485
• Protocol: Modbus RTU
• Adresbereik: 1–247
• Baudrate: 2400 / 4800 / 9600 / 19200 / 38400 bps
• Pariteit: even, oneven of geen
• Databits: 8
• Stopbits: 1
• Maximale busbelasting: 64 apparaten
• Communicatieafstand: tot 1000 meter

Hiermee kunnen meetgegevens worden uitgelezen door geschikte energie-management-, monitoring- en gebouwbeheersystemen.

Pulsuitgangen

Naast Modbus beschikt de energiemeter over pulsuitgangen.

Uitgang 1 is configureerbaar en uitgang 2 levert 400 pulsen per kWh. De pulsduur is instelbaar op 60, 100 of 200 ms, waarbij 100 ms de standaardinstelling is.

Compacte DIN-rail montage

Ondanks de uitgebreide meetmogelijkheden neemt de SKD-103-LM slechts 4 modules (72 mm) in beslag.

De meter wordt gemonteerd op een standaard 35 mm DIN-rail en heeft een totale afmeting van 100 × 72 × 65 mm. Het LCD-display is voorzien van achtergrondverlichting.

Op pagina 3 van de datasheet staan bovendien de aansluitschema's voor 1 fase/twee draden, 3 fasen/drie draden en 3 fasen/vier draden weergegeven.

Belangrijkste kenmerken

• MID B+D gecertificeerd
• Geschikt voor 3-fase installaties
• Directe meting tot 100A
• Geen stroomtransformatoren nodig tot 100A
• 4 modules / 72 mm breed
• Modbus RTU via RS485
• Pulsuitgangen
• Import- en exportmeting
• Meting van energieverbruik en energieopwekking
• Meting van spanning en stroom THD
• Berekening van nulstroom
• Meting van maximale stroom en maximaal afgenomen vermogen
• LCD-display met achtergrondverlichting
• Montage op 35 mm DIN-rail
• IP51 bij inpandige toepassing

Technische gegevens
