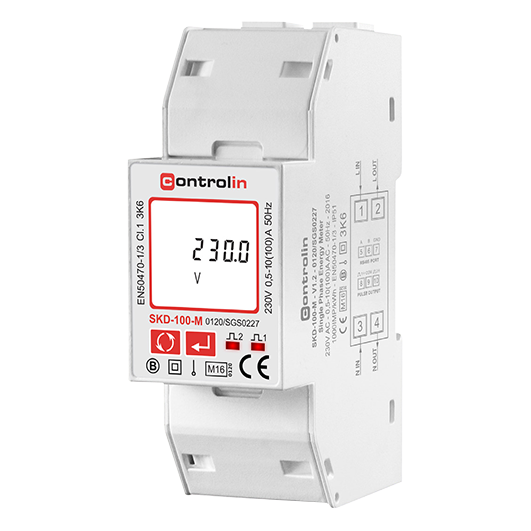

Controlin SKD-100-M MID Energiemeter 1-fase 100A – Modbus RS485

De Controlin SKD-100-M is een MID-gecertificeerde 1-fase energiemeter voor het nauwkeurig meten en registreren van energieverbruik en energieopwekking. De meter kan direct tot 100A worden aangesloten en neemt slechts 2 modules (36 mm) ruimte in op de DIN-rail.

Dankzij de MID B+D-certificering is de SKD-100-M geschikt voor toepassingen waarbij het gemeten energieverbruik wordt gebruikt voor verrekening. Daarnaast beschikt de meter over Modbus RTU via RS485, pulsuitgangen en afzonderlijke registratie van geïmporteerde en geëxporteerde energie.

Hierdoor is de SKD-100-M geschikt voor zowel individuele energiemeting als uitgebreide energiemonitoring binnen woningen, bedrijfsgebouwen en andere elektrische installaties.

MID-gecertificeerde kWh-meter voor verrekening

De SKD-100-M beschikt over een MID B+D-certificering. Hierdoor kan de energiemeter worden toegepast wanneer energieverbruik niet alleen inzichtelijk moet worden gemaakt, maar ook wordt gebruikt voor verrekening.

Dit maakt de meter bijvoorbeeld interessant voor het afzonderlijk meten van verbruikers, installatiedelen of andere toepassingen waarbij het energieverbruik betrouwbaar moet worden geregistreerd.

De meter voldoet daarnaast aan CE en RoHS en aan verschillende relevante normen, waaronder EN 50470-1/3 en IEC 62053-21.

Directe meting tot 100A

De SKD-100-M kan rechtstreeks worden aangesloten op een enkelfasig netwerk en ondersteunt een directe stroom tot 100A.

Hierdoor zijn voor toepassingen binnen dit meetbereik geen externe stroomtransformatoren nodig.

De energiemeter is geschikt voor een meetspanning van 120V of 230V en voor netfrequenties van 50 of 60 Hz.

Meten van verbruik én teruglevering

De SKD-100-M registreert zowel import als export van energie. Hierdoor kan de meter naast het energieverbruik ook worden gebruikt om energieopwekking te meten.

Dat maakt de meter bijvoorbeeld interessant voor installaties met zonnepanelen, waarbij inzicht gewenst is in de hoeveelheid opgewekte of teruggeleverde energie.

De meter registreert onder andere:

• Spanning L/N

• Frequentie

• Stroom

• Actief vermogen (kW)

• Reactief vermogen (kVAr)

• Power Factor / cos φ

• Import kWh

• Export kWh

• Import kVArh

• Export kVArh

Modbus RTU via RS485

Voor integratie in een energiemanagement- of gebouwbeheersysteem beschikt de SKD-100-M over een RS485 communicatiepoort met Modbus RTU.

Hiermee kunnen meetgegevens digitaal worden uitgelezen en verwerkt in externe monitoring- en visualisatiesystemen.

De communicatie-interface ondersteunt:

• Bus: RS485

• Protocol: Modbus RTU

• Adresbereik: 1–247

• Baudrate: 1200 / 2400 / 4800 / 9600 bps

• Pariteit: even, oneven of geen

• Databits: 8

• Stopbits: 1

• Maximale busbelasting: 64 apparaten

• Communicatieafstand: tot 1000 meter

Pulsuitgangen

Naast Modbus-communicatie beschikt de energiemeter over pulsuitgangen.

Eén uitgang is configureerbaar en de tweede uitgang werkt met 1000 pulsen per kWh. De pulsduur kan worden ingesteld op 60, 100 of 200 ms, waarbij 100 ms de standaardinstelling is.

Hierdoor kan de SKD-100-M ook worden geïntegreerd in systemen die energiegegevens via pulsregistratie verwerken.

Compact: slechts 2 modules breed

Ondanks de uitgebreide meet- en communicatiemogelijkheden neemt de SKD-100-M slechts 2 modules in beslag.

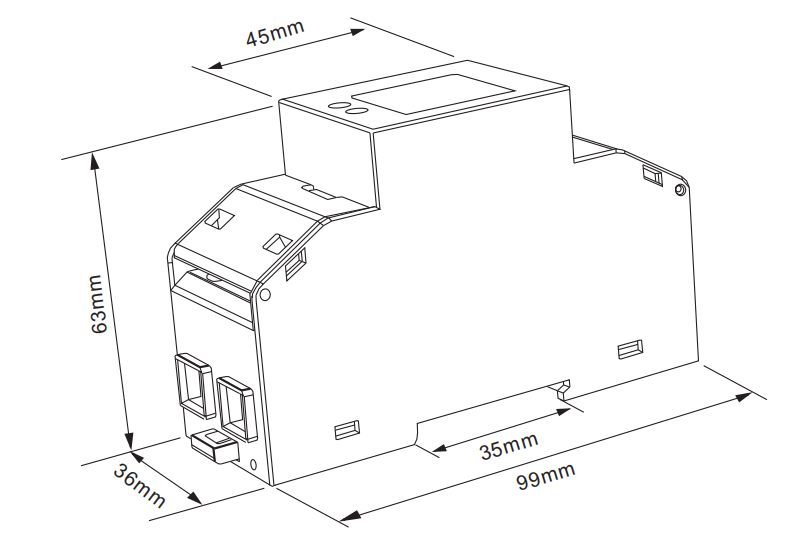

De meter wordt gemonteerd op een standaard 35 mm DIN-rail en heeft een afmeting van 99 × 36 × 63 mm.

Het LCD-display is voorzien van achtergrondverlichting, waardoor de actuele meetwaarden direct op de meter kunnen worden afgelezen.

Belangrijkste kenmerken

• MID B+D gecertificeerde energiemeter

• Geschikt voor 1-fase installaties

• Directe meting tot 100A

• Geen stroomtransformator nodig tot 100A

• Slechts 2 modules breed

• Montage op 35 mm DIN-rail

• Modbus RTU via RS485

• Pulsuitgangen

• Meting van import én export

• Geschikt voor het meten van energieverbruik en energieopwekking

• LCD-display met achtergrondverlichting

• Nauwkeurigheidsklasse 1 voor actieve energie

• Maximale meterstand 999999,9 kWh

• IP51 bij inpandige toepassing

Technische specificaties

Waarom kiezen voor de Controlin SKD-100-M?

De SKD-100-M combineert directe 100A-meting met MID-certificering en uitgebreide communicatiemogelijkheden in een compacte behuizing van slechts twee modules breed.

De combinatie van MID B+D, Modbus RTU RS485, pulsuitgangen en import-/exportmeting maakt deze energiemeter geschikt voor zowel eenvoudige kWh-meting als uitgebreidere energie-monitoringsystemen.

Of je nu afzonderlijke verbruikers wilt monitoren, energie wilt verrekenen of de opbrengst van een installatie met zonnepanelen inzichtelijk wilt maken: de SKD-100-M biedt hiervoor een compacte en veelzijdige meetoplossing.
