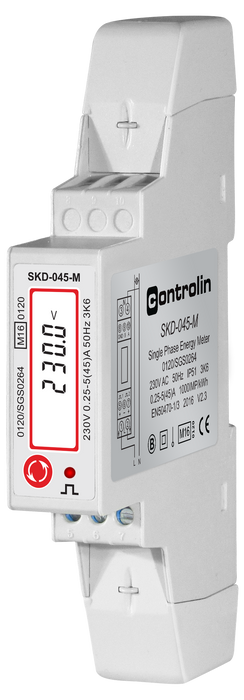

Controlin SKD-045-M 1-Fase MID kWh Meter 45A – Modbus RS485

Controlin SKD-045-M MID kWh meter – 1 fase, 45A en slechts 1 module breed

De Controlin SKD-045-M is een compacte MID-gecertificeerde 1-fase kWh meter en poweranalyser voor het nauwkeurig meten van energieverbruik en energieopwekking. Dankzij de directe aansluiting tot 45A kan de meter zonder externe stroomtransformator worden toegepast.

Met een breedte van slechts 17,5 mm (1 module) neemt de SKD-045-M bijzonder weinig ruimte in beslag in de groepenkast of verdeler. Toch beschikt deze compacte energiemeter over uitgebreide functies zoals Modbus RTU via RS485, pulsuitgangen en afzonderlijke registratie van import en export.

Dankzij de MID B+D-certificering is de SKD-045-M bovendien geschikt voor toepassingen waarbij het gemeten energieverbruik wordt gebruikt voor verrekening.

MID-gecertificeerde kWh meter voor verrekening

De SKD-045-M beschikt over een MID B+D-certificering en is daarmee geschikt voor verrekening van het geregistreerde energieverbruik.

Dit maakt de meter interessant voor het afzonderlijk meten van bijvoorbeeld een woning, appartement, bedrijfsruimte, installatie of afzonderlijke verbruikersgroep.

Naast MID B+D beschikt de meter over CE- en RoHS-certificering en voldoet hij onder andere aan EN 50470-1/3 en IEC 62053-21.

Directe meting tot 45A

De SKD-045-M wordt rechtstreeks aangesloten in een enkelfasig netwerk en ondersteunt een directe stroom tot 45A.

Voor toepassingen binnen dit bereik is hierdoor geen externe stroomtransformator nodig. De meter is geschikt voor 120V of 230V en 50/60Hz.

Dit maakt de SKD-045-M een compacte oplossing voor het toevoegen van een afzonderlijke energiemeting aan een bestaande of nieuwe elektrische installatie.

Slechts 1 module breed

Een belangrijk voordeel van de SKD-045-M is het compacte formaat.

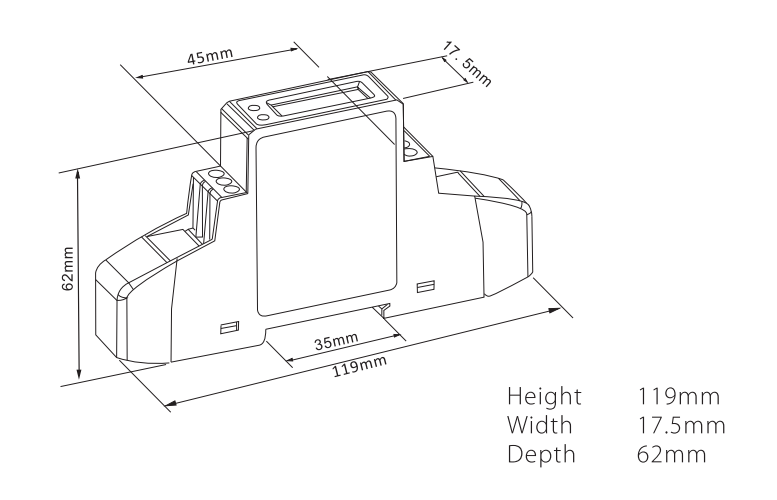

De energiemeter is slechts 17,5 mm breed, oftewel één DIN-module. De totale afmetingen bedragen 119 × 17,5 × 62 mm en de meter wordt rechtstreeks op een standaard 35 mm DIN-rail gemonteerd.

Hierdoor is de SKD-045-M bijzonder interessant wanneer de beschikbare ruimte in een groepenkast of verdeler beperkt is.

Energiemeter én poweranalyser

De SKD-045-M registreert aanzienlijk meer dan alleen het totale aantal kWh. De meter kan verschillende elektrische parameters meten en weergeven, waaronder:

• spanning L/N
• frequentie
• stroom
• actief vermogen (kW)
• reactief vermogen (kVAr)
• Power Factor / cos φ
• import kWh
• export kWh
• import kVArh
• export kVArh

Voor actieve energie heeft de meter nauwkeurigheidsklasse 1 volgens IEC 62053-21 en klasse B volgens EN 50470-3.

Geschikt voor zonnepanelen en teruglevering

De SKD-045-M registreert zowel import als export van energie.

Hierdoor kan de meter niet alleen worden gebruikt om energieverbruik te meten, maar ook om energieopwekking inzichtelijk te maken. Controlin noemt in de datasheet specifiek het meten van de opbrengst van zonnepanelen als mogelijke toepassing.

Dit maakt de meter interessant voor installaties waarin zowel afname als teruglevering moet worden gemonitord.

Modbus RTU via RS485

Voor koppeling met een energiemanagementsysteem, gebouwbeheersysteem of andere monitoringoplossing beschikt de SKD-045-M over een RS485-interface met Modbus RTU.

De communicatie-interface ondersteunt onder andere:

• RS485
• Modbus RTU
• adresbereik 1–247
• 1200 / 2400 / 4800 / 9600 bps
• even, oneven of geen pariteit
• 8 databits
• 1 stopbit
• maximaal 64 apparaten op de bus
• communicatieafstand tot 1000 meter

Hierdoor kunnen de gemeten waarden digitaal worden uitgelezen en verder worden verwerkt in een monitoring- of visualisatiesysteem.

Pulsuitgangen

Naast Modbus-communicatie beschikt de SKD-045-M over pulsuitgangen.

Uitgang 1 is configureerbaar en uitgang 2 werkt met 1000 pulsen per kWh. De pulsduur kan worden ingesteld op 60, 100 of 200 ms, waarbij 100 ms de standaardinstelling is.

Belangrijkste kenmerken

• MID B+D gecertificeerde 1-fase kWh meter
• Energiemeter en poweranalyser
• Directe meting tot 45A
• Slechts 1 module / 17,5 mm breed
• 35 mm DIN-rail montage
• Modbus RTU via RS485
• Pulsuitgangen
• Import- en exportmeting
• Geschikt voor energieverbruik én energieopwekking
• LCD-display met achtergrondverlichting
• Klasse 1 voor actieve energie
• IP51 bij inpandige toepassing
• Geschikt voor 120V en 230V

Technische gegevens

De bestelgegevens en het certificaatnummer worden ook expliciet op pagina 3 van de datasheet vermeld.

Waarom kiezen voor de Controlin SKD-045-M?

De Controlin SKD-045-M combineert uitgebreide energiemeting met een bijzonder compact formaat.

Met slechts één module breed krijg je een MID-gecertificeerde kWh meter met directe meting tot 45A, Modbus RTU, RS485, pulsuitgangen en registratie van zowel import als export.

Hierdoor is de SKD-045-M een interessante keuze wanneer weinig ruimte beschikbaar is in de groepenkast, maar wel uitgebreide mogelijkheden voor energiemeting en monitoring gewenst zijn.
