Wat is krachtstroom? Alles over krachtgroepen en 3-fase aardlekautomaten
Steeds meer woningen beschikken tegenwoordig over een 3-fase aansluiting. Dat is niet zo vreemd, want het aantal elektrische apparaten met een hoog vermogen neemt snel toe. Denk aan een laadpaal voor een elektrische auto, een warmtepomp, een inductiekookplaat of een werkplaats met zware machines.
Toch ontstaat er vaak verwarring over de term krachtstroom. Veel mensen denken dat een 3-fase aansluiting automatisch betekent dat alle groepen krachtstroom zijn of dat ieder apparaat op 400 volt werkt. In werkelijkheid ligt dat iets anders.
In dit artikel leggen we uit:
- Wat krachtstroom precies is.
- Wanneer een krachtgroep wordt toegepast.
- Wanneer een 3-fase aardlekautomaat de betere keuze is.
- Welke toepassingen geschikt zijn voor krachtstroom.
- Hoe je de juiste beveiliging kiest voor een veilige en betrouwbare installatie.
Wat is krachtstroom?
De term krachtstroom wordt in Nederland gebruikt voor een 3-fase aansluiting waarbij een apparaat gebruikmaakt van meerdere fasen om een hoger vermogen te kunnen leveren.

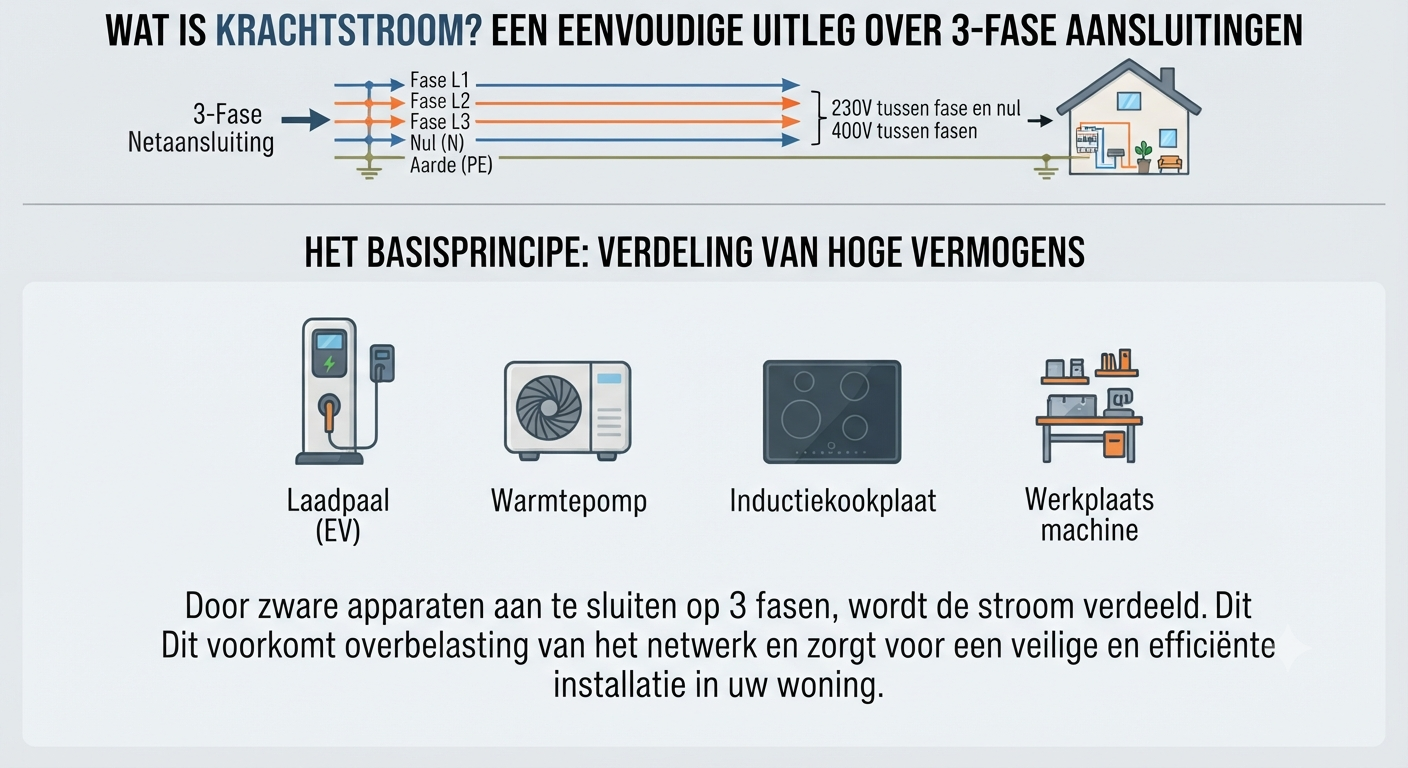

Een standaard 3-fase netaansluiting bestaat uit:
- Fase L1
- Fase L2
- Fase L3
- Nul (N)
- Aarde (PE)
Hierbij geldt:
- 230 volt tussen een fase en de nul.
- 400 volt tussen twee verschillende fasen.
Juist deze spanning van 400 volt wordt in de praktijk vaak "krachtstroom" genoemd.
Doordat het vermogen over drie fasen wordt verdeeld, hoeft er minder stroom per fase te lopen. Hierdoor kunnen zwaardere apparaten veilig worden aangesloten zonder dat één fase overbelast raakt.
Waarom wordt krachtstroom gebruikt?
Wanneer een apparaat veel vermogen vraagt, loopt de benodigde stroom op een normale 230V-groep snel op.
Een voorbeeld:
Een apparaat van 11 kW zou op een enkele 230V-groep bijna 48 ampère vragen. Dat is veel meer dan een standaard eindgroep kan leveren.
Door hetzelfde vermogen over drie fasen te verdelen wordt de belasting per fase aanzienlijk lager. Dit biedt meerdere voordelen:
- lagere stroom per fase;
- minder spanningsverlies;
- gelijkmatigere belasting van de netaansluiting;
- hogere efficiëntie;
- veiligere installatie.
Daarom worden grotere vermogens vrijwel altijd aangesloten op een 3-fase installatie.
Welke apparaten gebruiken krachtstroom?
Krachtstroom wordt toegepast bij installaties die een hoger vermogen vragen of gebruikmaken van een 3-fase motor.
Veel voorkomende toepassingen zijn:
- laadpalen;
- warmtepompen;
- grotere inductiekookplaten;
- elektrische boilers;
- compressoren;
- houtbewerkingsmachines;
- metaalbewerkingsmachines;
- hefbruggen;
- industriële machines.
Niet ieder apparaat met een hoog vermogen werkt automatisch op krachtstroom. Controleer daarom altijd het typeplaatje of de installatievoorschriften van de fabrikant.
Wat is een krachtgroep?
Een krachtgroep is een installatieautomaat die speciaal is ontworpen voor het beveiligen van een 3-fase eindgroep.
Krachtgroepen worden toegepast voor installaties zoals:
- laadpalen;
- warmtepompen;
- grotere inductiekookplaten;
- industriële machines;
- krachtstroomaansluitingen.
In moderne woninginstallaties wordt vrijwel altijd gebruikgemaakt van een 4-polige krachtgroep (3P+N).
Deze schakelt gelijktijdig:
- Fase L1
- Fase L2
- Fase L3
- De nulgeleider (N)
Wanneer de automaat uitschakelt door een storing of handmatig wordt uitgeschakeld, worden alle actieve geleiders gelijktijdig spanningsloos gemaakt. Dit verhoogt de veiligheid en voorkomt dat een deel van de installatie onder spanning blijft staan.
Een krachtgroep beschermt uitsluitend tegen:
- overbelasting;
- kortsluiting.
De aardlekbeveiliging wordt verzorgd door een aparte 4-polige aardlekschakelaar die vóór de krachtgroep is geplaatst.
Hierdoor is een krachtgroep vooral geschikt wanneer meerdere 3-fase eindgroepen achter één gezamenlijke aardlekschakelaar worden geplaatst.
Wat is een 3-fase aardlekautomaat?
Een 3-fase aardlekautomaat (RCBO) combineert alle noodzakelijke beveiligingen in één component.
Net als een moderne krachtgroep is een 3-fase aardlekautomaat uitgevoerd als 3P+N, waardoor alle drie de fasen én de nul gelijktijdig worden geschakeld.
Een 3-fase aardlekautomaat beschermt tegen:
- overbelasting;
- kortsluiting;
- lekstromen naar aarde.
Hierdoor is geen aparte aardlekschakelaar meer nodig.
Iedere eindgroep beschikt over zijn eigen complete beveiliging, waardoor een storing beperkt blijft tot uitsluitend die installatie.
Dit verhoogt de selectiviteit en voorkomt dat andere groepen onnodig spanningsloos worden.
Waarom wordt een 3-fase aardlekautomaat steeds vaker toegepast?
De elektrische installatie van een woning verandert snel.
Waar vroeger vooral verlichting en stopcontacten aanwezig waren, zien we tegenwoordig steeds vaker:
- zonnepanelen;
- thuisbatterijen;
- laadpalen;
- warmtepompen;
- airconditioningsystemen.
Deze installaties vragen langdurig een hoog vermogen of leveren juist energie terug aan de installatie.
Door hiervoor een afzonderlijke 3-fase aardlekautomaat toe te passen ontstaat:
- betere selectiviteit;
- minder kans dat andere groepen uitvallen;
- eenvoudiger storingen lokaliseren;
- hogere bedrijfszekerheid.
Juist daarom kiezen installateurs steeds vaker voor een eigen aardlekautomaat per zware eindgroep.
Krachtgroep of 3-fase aardlekautomaat?
Beide oplossingen zijn technisch correct, maar worden voor verschillende situaties toegepast.
Kies een krachtgroep wanneer:
- meerdere krachtgroepen achter dezelfde aardlekschakelaar worden geplaatst;
- kostenbesparing belangrijk is;
- de installatie overzichtelijk kan worden opgebouwd.
Kies een 3-fase aardlekautomaat wanneer:
- één installatie afzonderlijk beveiligd moet worden;
- maximale selectiviteit gewenst is;
- het gaat om een laadpaal, warmtepomp, thuisbatterij of PV-installatie;
- een storing geen invloed mag hebben op andere eindgroepen.
Praktijkvoorbeeld
Een woning beschikt over een 3×25A netaansluiting en is voorzien van:
- een laadpaal;
- een warmtepomp;
- een inductiekookplaat;
- zonnepanelen.
Situatie 1: Krachtgroepen achter één aardlekschakelaar
Alle 3-fase eindgroepen zijn aangesloten achter één 4-polige aardlekschakelaar.
Ontstaat er een aardlek in de laadpaal?
Dan schakelt de aardlekschakelaar uit en vallen ook de warmtepomp en andere krachtgroepen spanningsloos.
Situatie 2: Iedere installatie heeft een eigen 3-fase aardlekautomaat
Ontstaat dezelfde storing?
Dan schakelt uitsluitend de aardlekautomaat van de laadpaal uit.
De warmtepomp, zonnepanelen en overige installaties blijven gewoon functioneren.
Dit is precies de reden waarom in moderne groepenkasten steeds vaker gekozen wordt voor afzonderlijke 3-fase aardlekautomaten.
Conclusie
Krachtstroom is niets anders dan het gebruik van een 3-fase aansluiting om grotere vermogens veilig en efficiënt te verdelen. Hierdoor kunnen installaties zoals laadpalen, warmtepompen, grotere kookplaten en industriële machines betrouwbaar functioneren zonder dat één fase overbelast raakt.
Voor de beveiliging van deze installaties wordt meestal gekozen voor een krachtgroep of een 3-fase aardlekautomaat. Welke oplossing het meest geschikt is, hangt af van de opbouw van de groepenkast, de gewenste selectiviteit en de toepassing van het aangesloten apparaat.
In moderne installaties zien we steeds vaker de toepassing van afzonderlijke 3-fase aardlekautomaten. Iedere installatie krijgt daarmee zijn eigen aardlek- en overstroombeveiliging, waardoor storingen beperkt blijven tot de betreffende eindgroep. Dit verhoogt de veiligheid, bedrijfszekerheid en het gebruiksgemak van de complete elektrische installatie.
